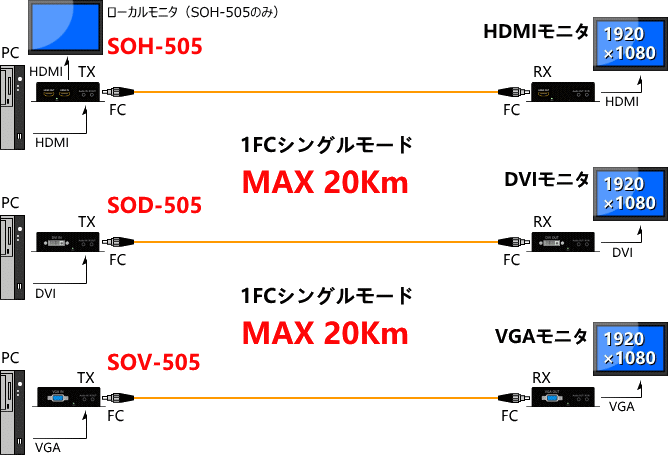

505シリーズは光ケーブルを使用して最大20Kmの延長を可能にします。
光ケーブルは1芯のシングルモードでOS2を使用します。



　　　　　　　　※VGAはモニタによっては輝度（明るさ）が向上して表示する場合があります。モニタの輝度変更で調整してください。



光コネクタは安定して強固に固定できるFCコネクタを採用しました。



LCやSCといった一般的なコネクタは着脱が容易な分、振動や動き、機械的ストレスに弱く、接続が不十分になる可能性がありますが、FCはネジ止め式でしっかり固定されるため、偶発的な切断の影響を受けにくく、安全で緊密な接続を確保できるというメリットがあります。

推奨解像度はフルHDの1920×1080（16:9）です。
信号を圧縮していますので延長先では約0.05秒程度のタイムラグが発生しますが、延長先でそれを感じることはありません。


接続はプラグアンドプレイですので、PCの電源をOFFにしたりモニタの電源をOFFにしたりする必要はありません。 設定などは一切なく、単純に接続するだけですぐに使用できます。

※VGAモニタの画面がズレて表示した場合は、モニタの「Auto adjust」を実行してください。
また、解像度を推奨解像度から変更した時、画面の上下または左右に黒のラインが表示される場合は、モニタ設定のリフレッシュレートを変更してみてください。

既に敷設してある光ケーブルのコネクタが、例えばLCだった場合、市販のFC-LC変換コネクタを使用すれば接続することができます。（ただし、シングルモードであることが条件です）





「FC-LC」「FC-SC」などの市販の変換コネクタがありますので、現場の光コネクタに合わせて選択してください。

モニタ延長器としてモニタのみの延長が可能です。
必ずしもマウス、キーボードを接続する必要はありません。

また、「SOH-505」のみローカルモニタ出力を搭載しております。

SOD/SOV-505はローカル出力（PC側モニタ出力）ポートを搭載していません。
PC側でモニタを表示したい場合は、延長ポートとは別のポートを利用してローカルモニタを表示するか、モニタ分配器を使用してローカルモニタを表示します。





DVIおよびVGAの分配器はこちらからご覧になれます。
＜DVI＞
●　1入力4出力　UDV01-04（在庫限りキャンペーン中）
●　1入力2出力　DVA01-02　
●　1入力4出力　DVA01-04　

＜VGA＞
●　2入力4出力　IRA02-04　
●　1入力8出力　IRA11-08（在庫限りキャンペーン中）
●　1入力4出力　IRA01-04　

505シリーズは音声ポートを搭載しています。
市販の3.5mmステレオケーブルを使用して、映像と同時に音声を延長することができます。



※音声ケーブルは付属しておりません。

505	TX（送信器）	RX（受信器）
ポート（SOH） HDMI	HDMIメス（IN/OUT）×各1、FIBER(FC)×1、 Audio-IN×1、USB-A×1、 Powerジャック×1 ※IRは不使用	HDMIメス（OUT）×1、FIBER(FC)×1、 Audio-OUT×1、USB-A×2、 Powerジャック×1 ※IRは不使用
ポート（SOD） DVI	DVIメス（IN）×1、FIBER(FC)×1、 Audio-IN×1、USB-A×1、 Powerジャック×1 ※IRは不使用	DVIメス（OUT）×1、FIBER(FC)×1、 Audio-OUT×1、USB-A×2、 Powerジャック×1 ※IRは不使用
ポート（SOV） VGA	VGAメス（IN）×1、FIBER(FC)×1、 Audio-IN×1、USB-A×1、 Powerジャック×1 ※IRは不使用	VGAメス（OUT）×1、FIBER(FC)×1、 Audio-OUT×1、USB-A×2、 Powerジャック×1 ※IRは不使用
延長距離	シングルモード光ケーブルで最大20Km
対応機器	■送信側：PCおよび映像出力機器　（HDMI/DVI/VGA出力）　 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器（HDMI/DVI/VGA入力） ■USBマウス/キーボード（その他のUSBデバイスは接続できません）
解像度	1280x720/1360x768/1366×768/1920x1080（16：9 対応） ※16：10 の1680×1050/1920×1200 やスクエア型には対応していません。 （表示はしますが、横長/縦長になるか、上下または左右に黒帯を表示します）
帯域幅	148.5MHz
データレート	最大6.75Gbps
圧縮形式	H.264（≦0.05秒）
転送方式	TCP/IP準拠　　※ただし、独立したネットワークでご利用ください。
対応ケーブル	シングルモード光ケーブル　OS2準拠
電源	入力：100～240V　出力：DC5V 1～2A　50～60Hzセンタープラス
サイズ/重量	82.5×102.5×28.0mm/191g	82.5×102.5×28.0mm/191g
動作環境	温度：0～50℃、湿度5～80%（結露なきこと）
消費電力	最大2.5W
筐体	メタル
付属品	USBケーブル、ACアダプタ、取扱説明書 HDMI/DVI/VGA/音声ケーブルは付属していません。
対応規格	RoHS、CE、FCC、PSE（ACアダプタ）

仕様は予告なく変更する場合があります。予めご了承ください。
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用してキーボード/マウスを接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
