FND-300は、重量わずか12gのHDMI映像および音声の光延長器です。
1芯のLCコネクタを持つマルチモード光ケーブルを使用して、10m～最大300mまで延長します。





解像度はフルHD（1920×1080）～最大4K（3840×2160）30Hzの高解像度に対応しています。

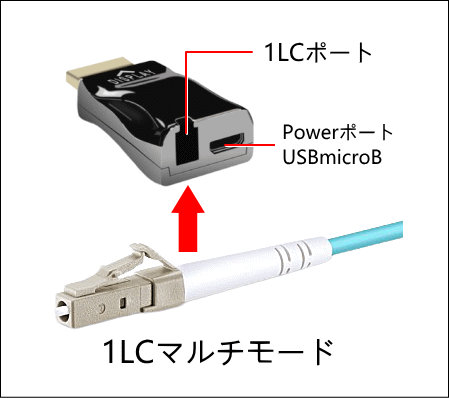

送信、受信の背面には1LCポートと給電用のUSB micro-Bポートがありますが、原則として給電は受信側のみで、送信側は不要です。


本体の色はPC側TXはオレンジ、受信側RXはグリーンで、本体裏面にTXは「HDMI IN」、RXは「HDMI OUT」とプリントされて分かりやすくなっています。

FND-300には給電用のUSBケーブル（Type A-micro B/50cm）が2本付属しています。

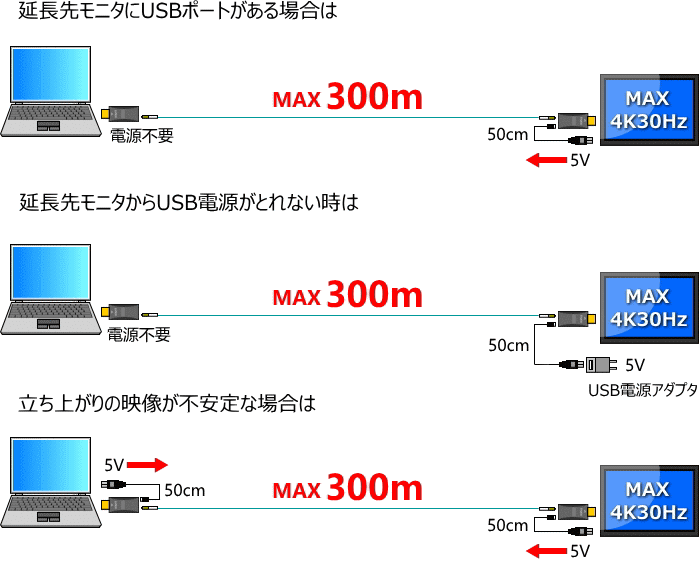

基本的に給電を必要とするのは受信側だけで、モニタに搭載しているUSBポートに接続し給電を行います。
モニタにUSBポートがない場合は、市販のUSB電源アダプタを使用して給電を行ってください（（5V 1～2Aのアダプタ）。




延長モニタの立ち上がりが不安定な場合は、ウェイクアップ用として送信側に給電が必要な場合があります。

付属のUSB電源ケーブルの長さは50cmです。足りない場合は市販のUSB Type A-micro Bケーブルが利用できます。
ただし、長さは5mまでとし、それ以上を超えないように注意してください。

PCにHDMIポートがない場合、変換コネクタや変換器を使用することで、その他のポートの延長ができます。




DVIやDisplayPort（DP）の変換です。変換コネクタや変換ケーブルを使用してモニタの延長ができます。
DVIの場合は音声の延長はできません。また、DPは延長先でHDMI→DPの変換はできません（DP⇒HDMIのみ）。
DP⇒HDMIの変換には弊社の『DP-HD-M/F』をご利用ください。

FND-300の最大解像度は4K30Hzですが、推奨解像度はフルHDに設定されています。
出力解像度を変更する場合は、Windowsの「ディスプレイ設定」から行います。

モニタには出力解像度とリフレッシュレートが、そのモニタが推奨する数値にマッチしない場合、表示しないものが存在します。その場合はWindows画面から解像度とリフレッシュレートの設定を行ってください。


【出力解像度の確認と変更方法】　Windows10の場合

Windows画面の何もないところを右クリックし、表示されるメニューから「ディスプレイ設定」をクリックします。
ディスプレイ設定の画面が表示されます。




①画面をスクロールして「ディスプレイの解像度」（または「解像度」）にある「下向き矢印」ボタンをクリックすると、ドロップダウンでFND-300が対応する解像度が表示されます。

延長するモニタに合わせた解像度を選択してください。
（FND-300の推奨解像度は1920×1080です）







②解像度を変更したら「ディスプレイの詳細設定」をクリックして「詳細設定画面」でリフレッシュレートをチェックします。
モニタによってはリフレッシュレートが合わないと表示しないものがありますので、「B」のリフレッシュレートを確認します。
（ディスプレイが「AKA 4K」となっているのは、FND-300の工場型番で「Type A-Fiber-Type A　4K対応」を意味します）





「A」…で現在の設定されている数値を確認します。
「B」…でリフレッシュレートの変更を行います（上のイラストの場合、一般的なフルHDモニタは60Hzで表示しますので、下矢印をクリックして30Hzを60Hzに変更します）。


PCからのモニタ信号が推奨解像度以外の出力で、延長モニタ画面が表示していない場合、ディスプレイの設定は次のように行ってください。






ノートPCの場合は、ノートPCのモニタ上で設定変更を行います。
デスクトップPCの場合、延長に使用しているHDMI以外のポートに別のモニタを接続し「ディスプレイの詳細設定」を行ってください。分配器を使用している場合は、分配器のローカルモニタ（PC側モニタ）で設定変更できます。

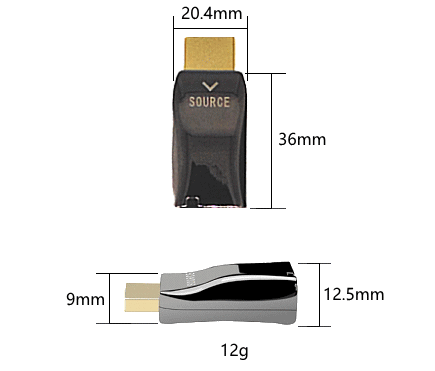

【サイズ】

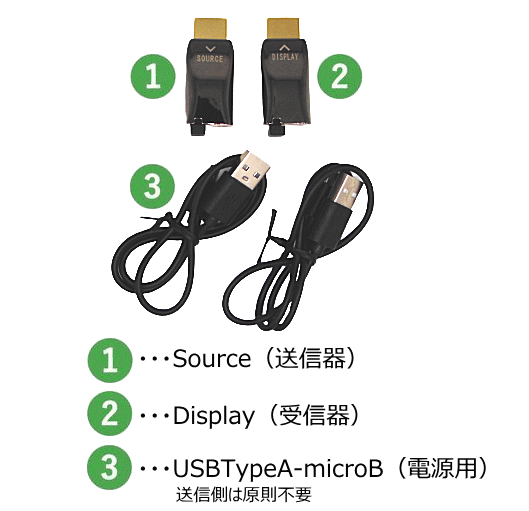

【同梱品】

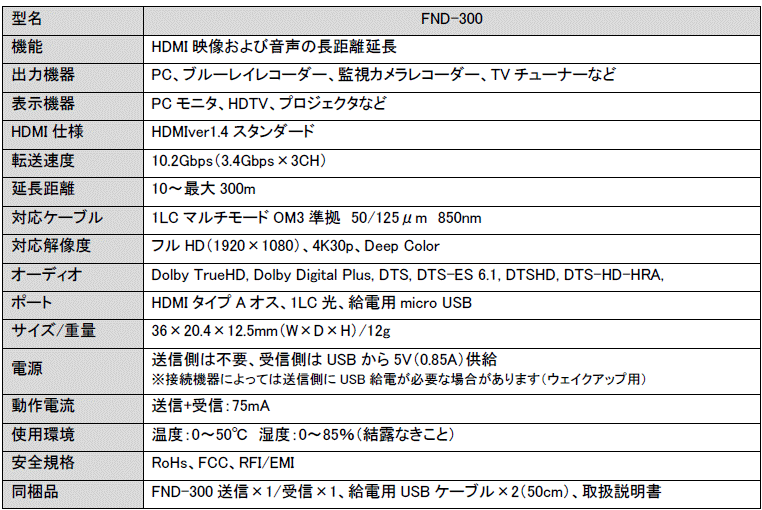

※仕様は予告なく変更する場合がございます。予めご了承ください。
