高画質4Kのビデオウォールコントローラー





FXN04-04
 標準価格 288,000円(税抜) 316,800円(税込)

10パターンのビデオウォールと5パターンのマルチビューアを持った
マトリックスビデオウォールコントローラーです。
入力×4、出力×4で多彩なシーンを演出します。






シームレスマトリクス
シームレスモードでは、4つの入力画像を各モニタに個別に出力します。
Input-1>Output-1に、Input-2>Output-2・・・のように、入力ナンバーと同じナンバーのモニタに出力します。







入力、出力の最大解像度は4K(3840×2160)です。

また、1つの入力画像を4台のモニタに同時出力することもできます。






これらの設定はリモコンを使って、モニタ画面に表示するOSD(オンスクリーンディスプレイ)で行いますが、リモコンのクイックボタンでもワンプッシュで変更することができます。



一回押すたびに次のパターンへと順次切替わります。



OSDで簡単設定
各設定はリモコンとモニタ画面に表示するOSD(オンスクリーンディスプレイ)メニューで行います。



メインメニューは「ビデオ」「モード」「オーディオ」「EDID」「プリセット」「セットアップ」「インフォ」の7項目から構成されます。

「ビデオ」では、各モニタへの入力画像に切替えや、解像度設定、画質調整などのモニタ表示の細かい調整ができます。
「モード」では、シームレス、ビデオウォール」「マルチビューア」「ミラー」などの表示パターンの変更ができます。
「オーディオ」では、各モニタへの個別の音声出力On/Off切り替えができます。

などなど、OSDメニューを見ながらリモコンで詳細な設定が簡単に行えます。
選択されている項目の背景は赤で表示します。

ビデオウォール
ビデオウォールモードでは、出力4画面で10のパターンのビデオウォールを組むことができます。



操作は付属のリモコンで簡単に行えます。

マルチビューア
マルチビューアモードでは、1つのモニタ内に、複数の画像を表示することができます。
パターンは5つで、各モニタごとに設定することができます。





延長ケーブルで遠隔地の映像を手元で表示
例えば延長ケーブルを使用すれば、遠隔地のカメラ画像やビデオ映像などを手元で確認できます。
FXN04-04で表示するモニタは、4枚に表示しても、1枚を4分割して表示しても、どちらでも表示可能です。




延長ケーブルは弊社のHDMI光ハイブリットケーブルHMX05シリーズを使用します。10m〜最大100mの距離を4K表示で転送可能です。
距離が100m以上の場合は、光延長器を使用すれば対応できますのでお問い合わせください。

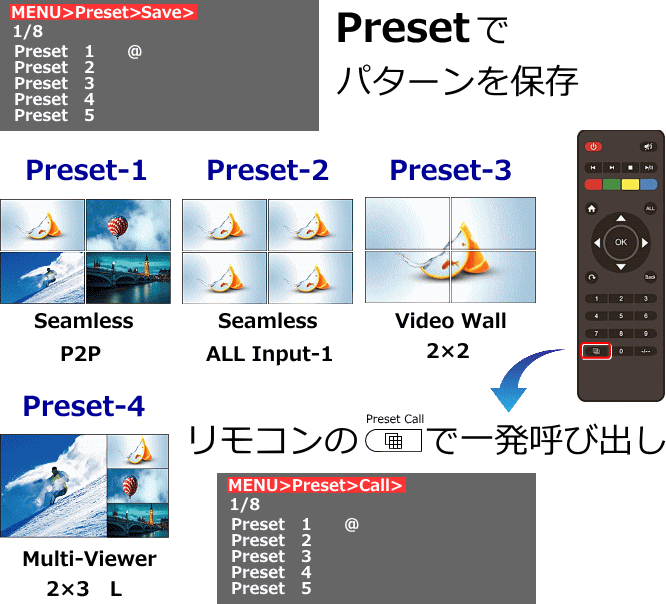

プリセットでパターンを保存、一括呼び出し
「Preset」機能は、設定した表示パターンや、繰り返し使う可能性があるパターンを保存しておき、状況に合わせて保存したパターンを呼び出して表示することができます。





リモコンの「Preset」ボタンワンプッシュで、複数のパターンを呼びだすメニューを表示します。
Callメニューの中から、必要に応じて表示パターンを選択します。

Zoomで縮小、Crop(クロップ)で切り取り
Zoom(out)は画像の表示エリアの指定です。
結果として縮小画面になりますが、その下に別の画像を表示させることができます。





Cropは画像の一部を切り取って、表示エリア全体に表示させる機能です。
入力画像の一部を表示エリアのサイズに合わせて切り取って表示させることにより、縦長、横長表示の調整ができます。
また、重要な部分のみを拡大表示させることもできます。


クロップで横長調整



例えば、右のようにビデオウォールで2×1のパターンを表示します。

Input-1の画像を「〇」としたとき、2×1パターンではOutput-1/-2の2枚のモニタにInput-1画像を表示します。

そうすると、右のように「〇」は[横長]の表示になります。


この画像を修正します。

2×1のパターンを表示したまま、リモコンのメニューでメインメニューを表示します(メニューボタンを押し続けると、メインメニューに戻ります)。
「Video」を選択し「Output-1」を選択、CH0を選択し「Crop」の「End X」「End Y」の数字を6000から3000に変更します。

メニューを「Video」まで戻して「Output-2」を選択し、同じく「Crop」の「Start X」を3000、「End Y」を6000から3000に変更します。


そうすると、図のように「〇」の上半分が正常な比率で表示されます。
モニタ(Output-1/-2)には上半分が表示されていますが、出力がPCの場合、マウスのスクロールで、下半分も正常な比率で表示できます。



名称と機能





 名称 機能
@ 液晶パネルとLED 液晶:動作モードを表示
LED:Run(本体稼働時に点灯)及びIR(リモコン操作時点滅)
A Input/Outputボタン 上段:Outputボタンx4/下段Inputボタンx4
どのOutputポートにどのInput画像を表示するか選択
B 操作ボタン PRESET:表示パターンの保存
MENU:操作メニュー表示
UP/DOWN:メニュー項目の選択
ENTER:決定
ROCK:すべての操作を無効(リモコン操作も無効)
C アース アース(お客様でご用意ください)
D Powerジャック 付属のACアダプタを接続
E RS232C PCと接続して本体を操作
F LAN PCとLANケーブルで接続して本体を操作
G USB ファームウェアアップデート用
H HDMI Input ポート HDMI入力ポート
I HDMI Outputポート HDMI出力ポート


製品仕様

型名 FXN04-04
接続機器 HDMI出力機器×4、HDMIモニタ(表示機器)×4
ポート HDMIタイプA×8(入力×4、出力×4)、DCジャック、D-Sub9ピン(RS232C)
LAN(RJ45)、miniUSB
※miniUSBはアップグレード用です。通常は不使用。
表示機能 シームレス/マトリックス表示
ビデオウォール表示(10パターン)
マルチビューア表示(5パターン)
ミラー、反転、クロップ、ズーム
各種設定 OSD(On Screen Display)または本体ボタンで設定
オーディオOFF/ON、EDID設定、プリセット保存、べゼル調整(offset)、画質調整
対応解像度 1360×768、1920×1200、2560×1440、720p、1080p、2160p(4K)
※スクエア型には対応しておりません。
オーディオ LPCM2.0
電源/消費電力 入力:100〜240V 出力:DC12V 2A センタープラス / 最大20W
サイズ(重量) 483×205×44mm(2710g)
動作環境 温度:0〜40℃ 湿度:10〜80%(結露なきこと)
梱包内容 本体×1、ACアダプタ(US/EU/BS/AU)×1、リモコン×1、セッティングガイド、取り付け金具
※リモコンには単4電池2本が必要です。お客様でご用意ください。
※HDMIケーブルは付属していません。HDMI2.0対応推奨
※ACアダプタは差込口に固定できるロックタイプです。
※仕様は予告なく変更する場合がございます。予めご了承ください。
※表示解像度は、ご利用のHDMIケーブルや、出力機器、モニタのスペックに依存します。ご注意ください。
