HDMIモニタ、USBマウス/KBを最大200m延長するKVMエクステンダーです。
標準価格 41,000円(税抜） 45,100円(税込）
標準価格 21,000(税抜） 23,100円(税込）
HDMIモニタとマウス/KBをLANケーブルで延長
HK264V2はHDMIモニタとUSBマウス/KBを、市販のLANケーブルを使用して長距離延長するKVM延長器です。
HDMI出力を持つ機器の画像およびUSBマウス/KBを、CAT-5e/6使用時で最大150m延長します。
延長先のモニタ解像度はフルHD（1920×1080/60Hz）に対応しています。
H.264の圧縮技術を使用してデータを送信していますので、0.02秒以下のタイムラグが発生します。
ただし、肉眼でそれを感じることはありません。
HUB経由での最大延長距離は300mです。HUBまでの距離はそれぞれ150m。CAT-5e/6とも同様です。
接続のイメージは以下の通りです。
TX（送信器）にはPCと接続するHDMIモニタ入力ポートとローカルモニタを出力するポートがあります。これにより、PC側にモニタ表示が可能で分配器は不要です。（ローカルモニタと延長先モニタのアスペクト比は同じものをご利用ください）
TXのUSB mini-Bポートは付属のUSBケーブルでPCと接続します。
RX（受信器）にはHDMI出力ポートとUSBポートがあり、TX接続PCの画像を表示し、マウス/KBでPCの遠隔操作を行います。
接続はプラグアンドプレイですので、PCの電源をOFFにしたりモニタの電源をOFFにしたりする必要はありません。
設定などは一切なく、単純に接続するだけですぐに使用できます。

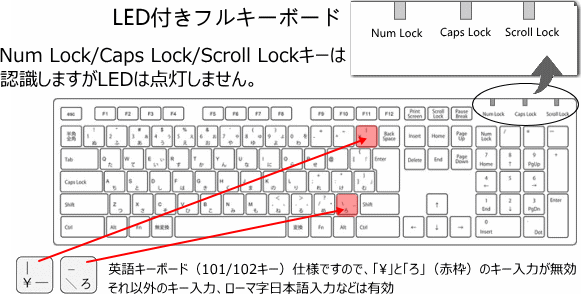

【キーボード入力キーについて】
HK264-V2は英語キーボード（101/102キー）仕様準拠ですので、［\］と［ろ］のキー入力ができません。 それ以外のキー入力、ローマ字日本語入力などは問題なく入力可能です。 また、LED付きフルキーボードのNum Lock/Caps Lock/Scroll Lockのキーは有効に認識しますが、LEDは点灯しません。
HDMI出力を持つ機器の画像およびUSBマウス/KBを、CAT-5e/6使用時で最大150m延長します。
延長先のモニタ解像度はフルHD（1920×1080/60Hz）に対応しています。
H.264の圧縮技術を使用してデータを送信していますので、0.02秒以下のタイムラグが発生します。
ただし、肉眼でそれを感じることはありません。
HUB経由での最大延長距離は300mです。HUBまでの距離はそれぞれ150m。CAT-5e/6とも同様です。
接続のイメージは以下の通りです。
TX（送信器）にはPCと接続するHDMIモニタ入力ポートとローカルモニタを出力するポートがあります。これにより、PC側にモニタ表示が可能で分配器は不要です。（ローカルモニタと延長先モニタのアスペクト比は同じものをご利用ください）
TXのUSB mini-Bポートは付属のUSBケーブルでPCと接続します。
RX（受信器）にはHDMI出力ポートとUSBポートがあり、TX接続PCの画像を表示し、マウス/KBでPCの遠隔操作を行います。
接続はプラグアンドプレイですので、PCの電源をOFFにしたりモニタの電源をOFFにしたりする必要はありません。
設定などは一切なく、単純に接続するだけですぐに使用できます。
【キーボード入力キーについて】
HK264-V2は英語キーボード（101/102キー）仕様準拠ですので、［\］と［ろ］のキー入力ができません。 それ以外のキー入力、ローマ字日本語入力などは問題なく入力可能です。 また、LED付きフルキーボードのNum Lock/Caps Lock/Scroll Lockのキーは有効に認識しますが、LEDは点灯しません。
複数の遠隔地からPCを操作
HK264V2はPCの共有ができます。
スイッチングHUB（ギガビットスイッチ）を使用して、複数の遠隔地からPCの操作が可能です。
RXは最大8台接続できます。
距離は各150mまでです。マウス/KBは同時入力で占有はありません。
HUBの仕様はイラストにもあるように「L2スイッチ以上」「ジャンボフレーム8K以上」「マルチキャストIGMPスヌーピング対応」のHUBをご利用ください。
※既設の社内、構内LANやWANなどとの混在はしないでください。あくまでもHK264V2専用のラインを構築してご利用ください。
※HUBのスペックにご注意ください。1台の送信器からの送信信号の最大帯域幅は、映像コンテンツまたは解像度によって異なり、20M〜最大600Mbyteになる可能性があります。使用するHUBのスイッチング容量を確認して、容量に合ったHUBを選択してください。
【延長先キーボードについて】
延長先接続のKBがLED（Num LockやCaps LockなどのLED）付きキーボードの場合、「Num Lock」や「shift + Caps Lock」などのキーコントロールは認識、反映しますが、RXに接続しているKBのそれぞれのLEDは点灯しません。
スイッチングHUB（ギガビットスイッチ）を使用して、複数の遠隔地からPCの操作が可能です。
RXは最大8台接続できます。
距離は各150mまでです。マウス/KBは同時入力で占有はありません。
HUBの仕様はイラストにもあるように「L2スイッチ以上」「ジャンボフレーム8K以上」「マルチキャストIGMPスヌーピング対応」のHUBをご利用ください。
※既設の社内、構内LANやWANなどとの混在はしないでください。あくまでもHK264V2専用のラインを構築してご利用ください。
※HUBのスペックにご注意ください。1台の送信器からの送信信号の最大帯域幅は、映像コンテンツまたは解像度によって異なり、20M〜最大600Mbyteになる可能性があります。使用するHUBのスイッチング容量を確認して、容量に合ったHUBを選択してください。
【延長先キーボードについて】
延長先接続のKBがLED（Num LockやCaps LockなどのLED）付きキーボードの場合、「Num Lock」や「shift + Caps Lock」などのキーコントロールは認識、反映しますが、RXに接続しているKBのそれぞれのLEDは点灯しません。
モニタのみの延長も可能
HK264V2はモニタのみの延長も可能です。最大8台同時表示できます。
例えばモニタ/マウス/KBを延長しているグルーブ内に、数か所モニタのみを表示したい場合や、全てモニタのみの同時表示を行いたい場合にも使用できます。
例えばモニタ/マウス/KBを延長しているグルーブ内に、数か所モニタのみを表示したい場合や、全てモニタのみの同時表示を行いたい場合にも使用できます。
名称と機能
| 名称 | TX（送信器） | RX（受信器） |
| HD IN | HDMI出力機器と接続 | － |
| HD OUT | ローカルモニタに接続 | 延長モニタと接続 |
| USB（Type-A） | PCと接続 | マウス/KBと接続 |
| STA（青 LED） | モニタ信号通信開始で点灯 | |
| LINK（青 LED） | リンク成立で点灯 | |
| PWR（赤 LED） | 電源投入で点灯 | |
| UTP | LANケーブル接続（T-568Bストレート） | |
| DC5-12V | 付属のACアダプタを接続 | |
製品各部位の名称と本体サイズ
製品仕様
| HK264V2 | HK264-TV2 TX（送信器） | HK264-RV2 RX（受信器） |
| ポート | HDMI（IN）×1、HDMI（OUT）×1 USB Type-A×1、RJ45×1、 Powerジャック×1 |
HDMI（OUT）×1 USB Type-A×2、RJ45×1、 Powerジャック×1 |
| 延長距離 | CAT-5e/6直結：150m、HUB経由で最大300m | |
| 周波数 | 165MHz | |
| データレート | 最大4.95Gbps | |
| 転送方式 | TCP/IP準拠 | |
| 対応機器 | ■送信側：PCおよび映像出力機器 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器 ■USBマウス/キーボード |
|
| 対応ケーブル | CAT-5e/6 T-568Bストレート結線（T-568Aでは表示に影響が出ますのでご注意ください） |
|
| 電源 | 入力：100～240V 出力：DC5V 2A 50～60Hzセンタープラス | |
| サイズ/重量 | 94×71×26.5mm/165g | 94×71×26.5mm/167g |
| 動作環境 | 温度：0～50℃、湿度5～80%（結露なきこと） | |
| 消費電力 | 最大3.3W | |
| 筐体 | メタル | |
| 付属品 | USBケーブル、ACアダプタ、取扱説明書 ※HDMIケーブルは付属していません |
ACアダプタ、取扱説明書 ※HDMIケーブルは付属していません |
| ハブ仕様 | ・ギガビットインテリジェントL2スイッチ以上 ・ジャンボフレーム（8K以上） ・マルチキャストサポート（IGMPスヌーピング対応） |
|
| 対応規格 | RoHS、CE、FCC、PSE（ACアダプタ） | |
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用してキーボード/マウスを接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
