HMD03シリーズはDisplayPort（以下、DP）をHDMIに変換し、長距離延長を可能にします。

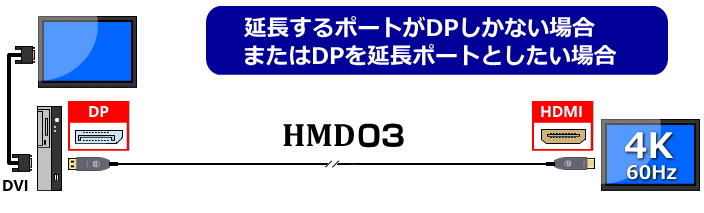

例えば、延長する出力ポートがDPしかなかった場合や、DPを延長ポートとした場合に使用します。





また、例えば、延長する出力ポートがminiDPしかない場合、市販のminiDP⇒DP変換ケーブル（またはコネクタ）を使用して、延長することができます。

HMD03シリーズはメタルケーブルとは違い、映像信号を光で転送するのでノイズに強く、
外部環境に左右されるような環境のすぐれない場所でも安心して設置できます。



直径は4.6mmと細径で、最小曲げ半径30mmと柔軟にできています。

ラインナップは以下の通りをご用意しています。

HMD03シリーズのコネクタサイズです。
送信（SOURCE）側、受信（Display）側は同じサイズ（単位はmm）です。




光ケーブルは直径4.6mmの丸形です。

型名	HMD03シリーズ（DisplayPort-HDMI変換光ハイブリットケーブル）
機能	DisplayPort-HDMI変換、HDMIモニタ長距離延長
出力機器	PC、ブルーレイレコーダー、監視カメラレコーダー、TVチューナーなど
表示機器	PCモニタ、HDTV、プロジェクタなど
DP仕様	DisplayPort Type-A（オス）ver1.2
HDMI仕様	HDMI Type-A（オス）ver2.0
HDCP/DDC	HDCP2.2（2.0/1.1）EDID、DDC
帯域幅	21.6Gbps
延長距離	10m～MAX100m
映像サポート	フルHD（1920×1080）～4K 60Hz 4：4：4（3840×2160） Deep Color、3DFullHD、HDR、 CEC、ARC
ケーブル直径	4.6mm
ケーブルタイプ	光ファイバーと銅線のハイブリッド（光ファイバーはマルチモードOM3準拠）
ケーブル種別	TPE（注1）　黒

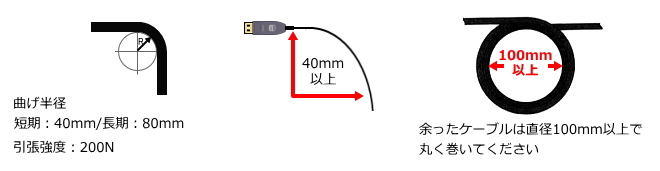

曲げ半径	短期：40mm　長期：80mm
引張強度	短期：200N（ケーブル部分）
側圧耐荷重	200N
消費電力	最大450mW（MAX）
電源	不要
使用環境	温度：0～50℃　湿度：0～85％（結露なきこと）
安全規格	RoHs　FCC　CE　EMI　（PSE対象外）

※仕様は予告なく変更する場合がございます。予めご了承ください。
（注1）TPE…熱可塑性エラストマー（ThermoPlastic Elastomer, TPE）は、設計や製造上の自由度が高く、汎用性の高い熱可塑性樹脂の ひとつです。

多くの機器と接続テストを行い、きわめて良好な結果を得ていますが、必ずしもすべての機器との互換性を保証するものではありません。
採用前には、弊社が用意するテスト用ケーブルと使用予定機器で、接続テストを行うことをお勧めいたします。
