HDMIver2.1対応で48Gbps、最大8K60Hzに対応しています。
リモコンスイッチ付属で、本体ボタンまたはリモコンから切替えが可能です。
解像度と接続ケーブルの長さにご注意ください（メタルケーブルの場合、あくまでも目安です）。
8K表示の場合は入力3m以下/出力3m以下、4K表示の場合は入力5m以下/出力5m以下、フルHD表示の場合は入力10m以下/出力10m以下となります。
ただし、光ハイブリットケーブルや光ケーブルを使用した場合は、上記以上の延長が可能です。
●HMX05シリーズ
標準を超えて延長した場合は、4K60Hzまでの出力に設定してください。
（※接続機器に電源が入ると、その機器の映像に自動で切替わる）
また、表示しているポートの入力が無くなった場合、信号入力のあるポートに自動的にジャンプします。
（※入力信号が無くなった機器より若い数字の入力があるポートに自動的に切替わる）
オートジャンプ機能は新規の信号入力があったり信号入力が無くなったりした時、切替操作が不要な機能です
※機器の相性によって動作が安定しないことがあります。
一部のレコーダーの機種によっては録画が始まると映像信号を出力するタイプのものがあるため、突然画面が切り替わってしまう場合があります。
ご注意ください。

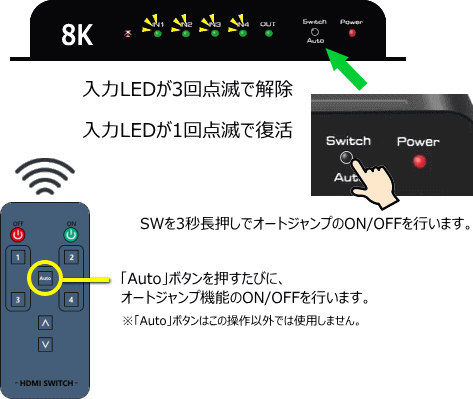

このオートジャンプ機能は解除することができます。
フロントパネルの「Switch/Auto」ボタンを3秒以上長押し、またはリモコンの「Auto」ボタンを1回押します。
フロントパネルの入力LED（IN1～IN4）が同時に3回点滅でオートジャンプは解除されます。
元に戻す場合は、フロントパネルの「Switch/Auto」ボタンを3秒以上長押し、
またはリモコンの「Auto」ボタンを1回押します。
入力LED（IN1～IN4）が同時に1回点滅でオートジャンプ機能が有効になります。
また、PCからの入力解像度を自動認識し、変更せずにそのままモニタに表示します。
例えば、接続モニタの推奨解像度が「8K」対応のモニタで、入力解像度が「8K」「4K」「フルHD」「FWXGA」とすべて違う場合、「8K」対応のモニタであっても、それぞれの入力解像度で表示します。
※16:9対応です。16:10やスクエア型には対応していません。
| 名称 | 機能 |
| IR | リモコンの赤外線受信 |
| INPUT LED | 選択した入力信号のナンバー点灯 |
| OUTPUT LED | 出力モニタ接続時点灯 |
| Switch | Switch…入力切替え / Auto…オートジャンプ有効/無効 |
| POWER LED | 電源投入で点灯 |
| Power jack | ACアダプタ接続 |
| OUTPUT | 表示モニタ接続 |
| INPUT | 映像入力機器接続 |
| 名称 | 機能 |
| Standby mode | 入力/出力をすべてストップします（電源OFFではありません） |
| Start | 入力/出力再開（電源ONではありません） |
| Input Switch | 入力ポートの切替え |
| Auto Button | オートジャンプの有効/無効 |
| UP/DOWN Button | 入力ポート切替え（1～4/4～1のループ切替え） |
| CR2025 | 3Vボタン電池（付属）※ |
| 製品型名 | HSA04-01 | |
| 入力機器 | HDMIポートを持つ出力機器：PC、DVD、HDレコーダー、STPなど | |
| 出力機器 | HDMIポートを持つ表示機器：PCモニタ、TV、プロジェクターなど | |
| ポート | HDMI入力×4、HDMI出力×1、Powerジャック×1 | |
| HDMI仕様 | HDMI2.1（HDCP2.2）、転送スピード：48Gbps、帯域幅：1.2GHz | |
| 対応解像度 | 1280×720、1366×768、1920×1080、3840×2160：30/60/100/120Hz 最大8K30/60Hz（YCC420 10/12Bit No DSC） HDR/Dolby Vision |
|
| 切替方法 | 本体ボタン、またはリモコンスイッチボタン | |
| EDID | 自動取得 | |
| 電源 | 入力：100～240V 出力：DC 5V 1A 消費電流：最大300mA | |
| サイズ／重量 | 110×60×33mm／240g | |
| 使用環境 | 温度：0～40℃、湿度：5～85％（結露なきこと） | |
| 同梱内容 | 本体×1、ACアダプタ×1、リモコン（ボタン電池あり）×1、取扱説明書 ※HDMIケーブルは付属しておりません。 |
|
| 対応規格 | RoHS、CE、PSE | |
※表示解像度は、ご利用のHDMIケーブルや、出力機器、モニタのスペックに依存します。ご注意ください。
