LC2000シリーズはHDMIモニタおよび音声を、市販のLANケーブルを使って延長する延長器です。
アナログと違い、延長先での画質の微調整や色補正を行う必要がありませんので、接続するだけでモニタ（および音声）を簡単に延長できます。

送信器と受信器の距離はCAT-5eで最大120m、CAT-6で最大140mです。
解像度は距離に関係なくフルHD（1920×1080）～最大4K30p4：4：4（3840×2160）を表示します。






LC2000シリーズは、リピーターを接続することにより延長距離を延ばすことが可能です。



この場合の機器間の距離は同様に、CAT-5eで最大120m、CAT-6で最大140mです。

リピーターの背面にはLANポート（RJ45）が3ポートあり、1つが入力、他2つが出力のポートです。

どちらが入力でどちらが出力という規定はなく、どれを入力ポートにしても、他の2つのポートは出力ポートになります。



したがって、リピーターからは出力用の2本のLANケーブルを延ばすことができます。
この構成でも機器間の長さは変わりません。

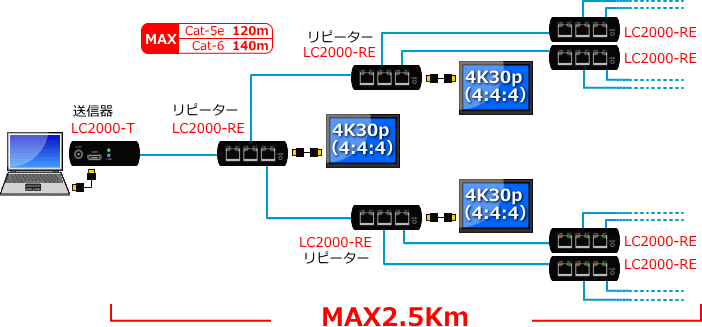

また、リピーターはカスケード接続が可能で、リピーターを追加接続することで、最大2.5kmまで延長することができます。






モニタの接続台数は距離に関係なく最大で250台です。
延長先で映像/音声の遅延（タイムラグ）は発生しません。

モニタには、メーカー名や形名、モニタの最適解像度などのモニタ情報が格納されています。
PCは電源立ち上げ時に、接続しているモニタ情報（EDID）を確認し、この情報を元にモニタ信号を出力します。

ただし、PC立ち上げ時にモニタの電源がOFFになっていたりすると、モニタ情報を確認することができず、表示が崩れたり最悪の場合表示しない場合があります。

LC2000は受信器またはリピーターに接続したモニタ情報を、送信器に保存することが可能です。






受信器（またはリピーター）にモニタを接続し、モニタの電源をONの状態で、EDIDボタンを4～5秒長押しします。
「Update EDID」と表示され、モニタ画面が一旦消えて、再度表示します。

これでEDIDの保存は完了です。

【注意】

ライン上にモニタを複数接続している場合、そのモニタが同じモデル（解像度や縦横比が同じ）であれば問題ありませんが、仕様が違うモニタが混在した場合、解像度の大きなモニタのEDIDを送信器に保存すると、解像度の小さなモニタは表示しません。

また、保存したEDIDと縦横比が違うモニタがライン上に接続されている場合、上下左右が切れて表示したり、横に延びたりした表示になります（最悪、表示しない可能性もあります）。ご注意ください。

LC2000はリピーターを接続することでモニタを複数延長しますが、ギガビットスイッチングHUBでもモニタを分配/延長することが可能です。
HUBを使用する場合の距離は、ケーブル仕様に関係なくMAX100mです。





※社内、構内LANやWANなどとの混在はできません。あくまでもLC2000専用のラインを構築してご利用ください。
※HUBは、IPネットワークを使った長距離映像伝送の標準規格、SDVoEアライアンスに加盟しているメーカーのハブをご利用ください。

名称		LC2000
①	Power LED	電源が入ると点灯
②	LINK LED	リンクが成立すると点灯
③	Power	付属のACアダプタを接続
④	HDMI IN	HDMI入力
⑤	HDMI OUT	HDMI出力
⑥	RJ45	LANケーブル出力
⑦	RJ45	LANケーブル入力
⑧	RJ45	LANケーブル入力×1、出力×2
⑨	EDID	この機器に接続しているモニタのEDIDを送信器に保存

※⑨のEDIDの注意
　モニタを複数接続している場合、そのモニタが同じモデル（解像度や縦横比が同じ）であれば問題ありませんが、
　違うモニタが入っていた場合、解像度の大きなモニタのEDIDを保存すると、解像度の小さなモニタは表示しません。
　また、縦横比が違うモニタが接続されている場合は、上下左右が切れて表示したり、横に延びたりした表示になります。



左から送信器、受信器、リピーターのサイズです。






取付穴の寸法です。

構成が複雑。構成が組みにくい。どんな製品が何台必要か、よく分からない。
そんなお客様に代わって、構成図をお作りしています。

ディスプレーまでのおよその距離、パソコン、ディスプレーの台数、、表示解像度等、下記の項目を参考に、必要事項をご記入の上、メールまたはFAXでお送り下さい。
メールに設置環境などの資料を添付していただいても結構です。

ご依頼の構成図は、当日または翌営業日までには必ずお届けします。

■パソコンからの距離を教えてください

距離は「だいたい○○ｍ延長したい」など、おおよその距離でかまいません。

■ディスプレーの台数を教えてください。

延長するディスプレーは何台か。パソコン側に必要か、複数の場合それぞれの距離も教えてください。

■ディスプレーのタイプを教えてください。

延長するディスプレーは、ＣＲＴ・ＬＣＤ（液晶）・プラズマ・プロジェクターなど、どのタイプのものか。
また、表示解像度もあわせて教えてください。

■設置環境を教えてください。

延長環境によっては、製品選択を変更する必要があるかもしれません。
どんな場所のどういった配線環境で使用するのか教えてください。







こちらから↑↑↑お気軽にご相談下さい。
もちろん、構成図ご依頼は無料です！いつでもお待ちしております！

※「お電話番号」または、「ＦＡＸ番号」または「メールアドレス」をお忘れなくご記入ください。
確認することがあるかもしれません。

項目	LC2000-T（送信器)	LC2000-R（受信器）	LC2000-RE（リピーター）
ポート	HDMIタイプAメス×1 RJ45×1、Power×1	HDMIタイプAメス×1 RJ45×1、Power×1	HDMIタイプAメス×1 RJ45×3、Power×1
EDID	-	ボタン	ボタン
サポート	HDCP1.4準拠、DDC、HDR、EDID（ボタンで保存）
対応解像度	1920×1080～4K30p4：4：4（3840×2160）
延長距離	Cat-5e：MAX120m、Cat-6：MAX140m 機器をカスケードで最大最長2.5Km
LANケーブル	CAT-5e/6、T-568Bストレート結線
対応ハブ	SDVoEアライアンスに加盟しているメーカーのハブをご利用ください。※
転送容量	850Mbyte
タイムラグ	無し
サイズ（mm）	88×110×30	88×110×30	88×140×30
重量	230g	230g	300g
電源	入力：100～240V　出力：5V　2A
消費電力	400～MAX550mA	300～MAX960mA	600～MAX1400mA
動作環境	温度：0～50℃、湿度：0～80％（結露なきこと）
付属品	ACアダプタ、クイックスタートガイド 　※HDMIケーブルは付属していません。
対応規格	RoHS　CE　FCC対応　PSE対応

• ※SDVoE（Software-Defined Video over Ethernet）…IPネットワークを使った長距離映像伝送の標準規格の1つです。
• 製品は予告なく変更される場合があります。予めご了承ください。
