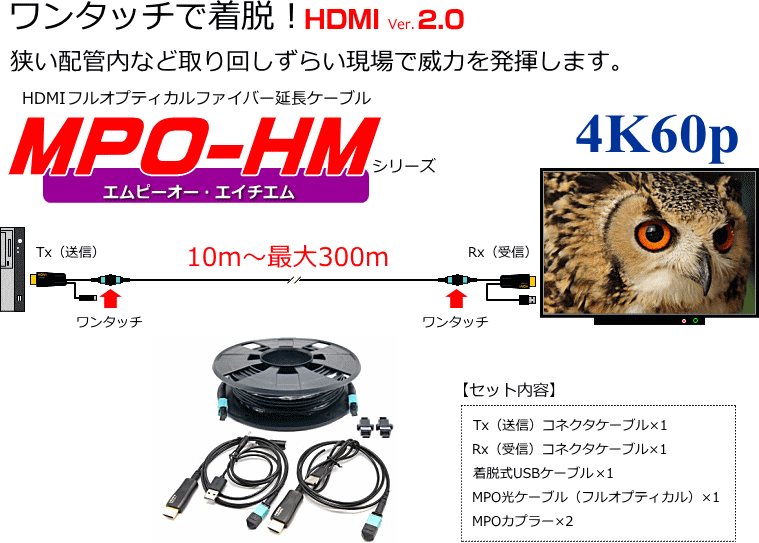

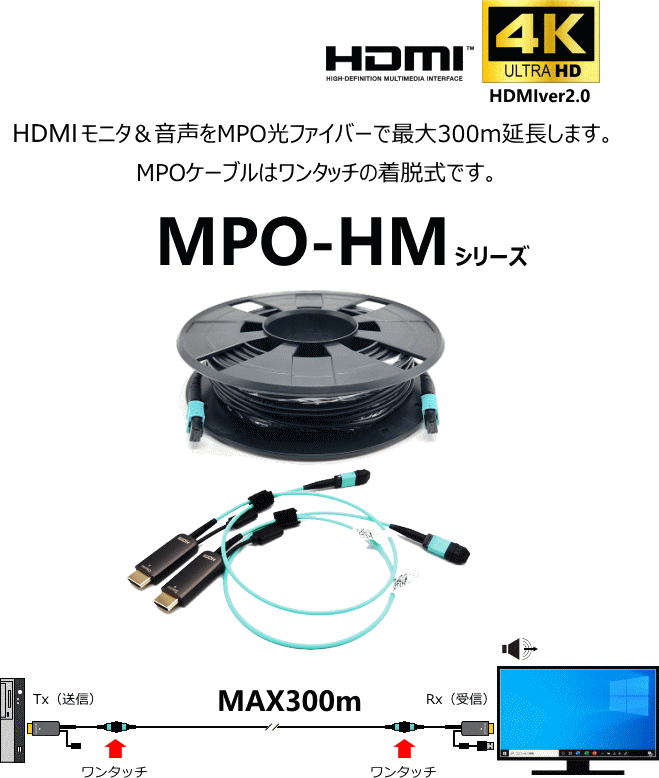

  3. MPO光ケーブルでHDMIを最大300m延長する延長ケーブルMPO-HMシリーズ

MPO光ケーブルでHDMIを最大300m延長する延長ケーブルです。






その他のHDMI延長

HDMI延長で30mまでならHMB14シリーズがおすすめです。 HMA01シリーズ sk209-us


MPO光コネクタでワンタッチ着脱

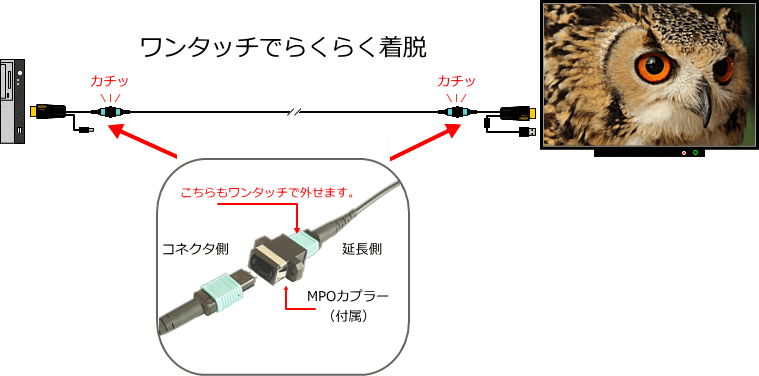

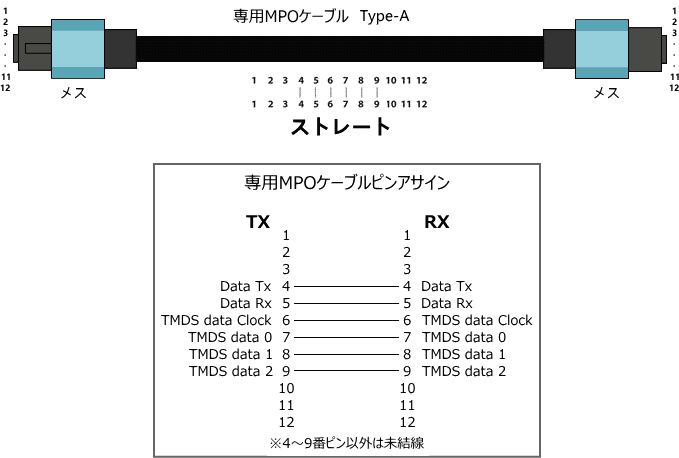

MPO-HMシリーズの光ケーブル接続部はMPOコネクタになっています。

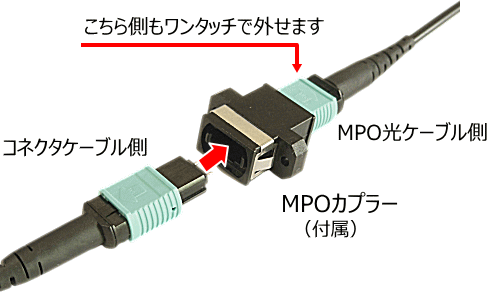

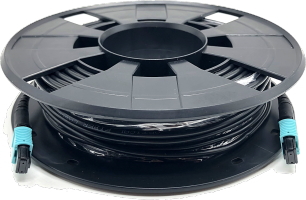

MPOコネクタは、複数の光ファイバーを一括で接続でき、カプラー(中継アダプタ、付属品)を介してワンタッチで着脱することが可能です。
MPOを採用することで、コネクタを外すことが容易になり、敷設時には光ケーブルのみを配線し、配線時のコネクタ落下による障害を防止できるほか、細い配管内を配線することが可能になりました。

これにより、例えば突入電流等の過電流の影響で、コネクタ内部の部品に不具合が生じても、ケーブルの再敷設は必要なく、コネクタの交換のみで、コストを大幅に抑えられます。



ジョイント部分を保護

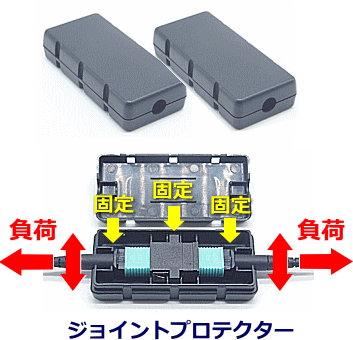

MPOのジョイント部分を保護するジョイントプロテクターを用意しました。

ジョイントプロテクターは、MPO-HMシリーズ専用に作成していますので、カプラーなどの接合部分と、ケーブルがしっかり内部で固定され、サイドへの引っ張り、上下にかかる負荷等を軽減、保護します。

ジョイントプロテクターは2個1一組でのご提供です。









総延長はMPO光ケーブルの長さプラス2m

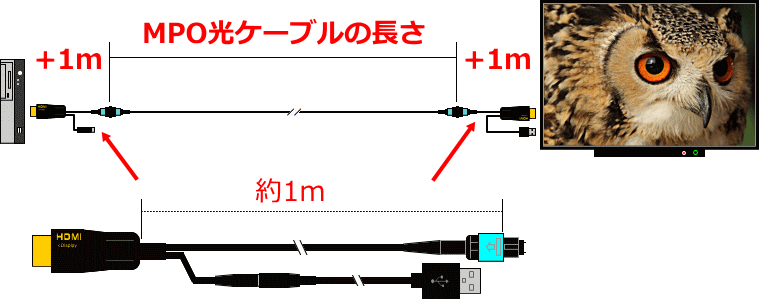

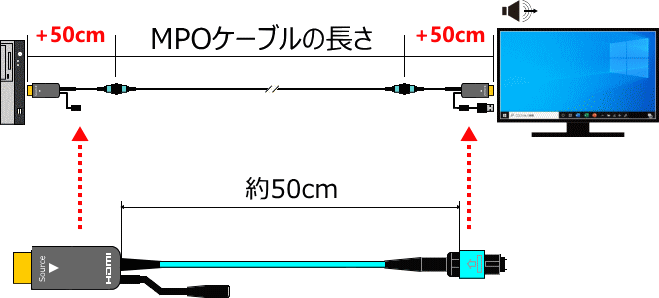

MPO-HMシリーズは、光ケーブルとその両端に接続するコネクタケーブルから構成されます。
コネクタケーブルの長さは約1m(実質1m5㎝)で、これが両端に接続されることになります。






従って、実際の型式の長さよりも、総延長では「プラス2m」長くなります。

USB電源供給

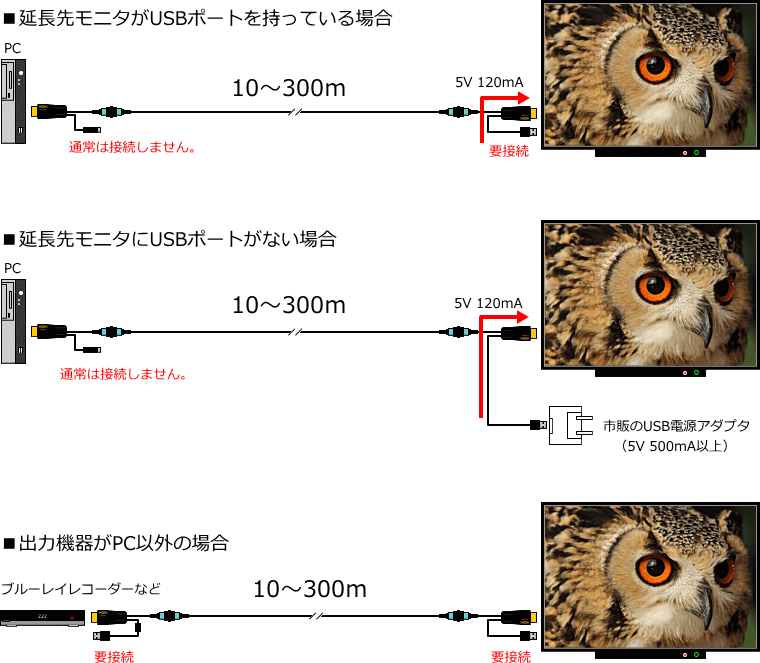

MPO-HMシリーズは延長先でUSBから給電が必要です。
延長用のMPOケーブルはフルオプティカルのため、光ハイブリットのように銅線を通して給電することができません。
そのため、延長先の受信コネクタケーブルには給電用のUSBを搭載しています。

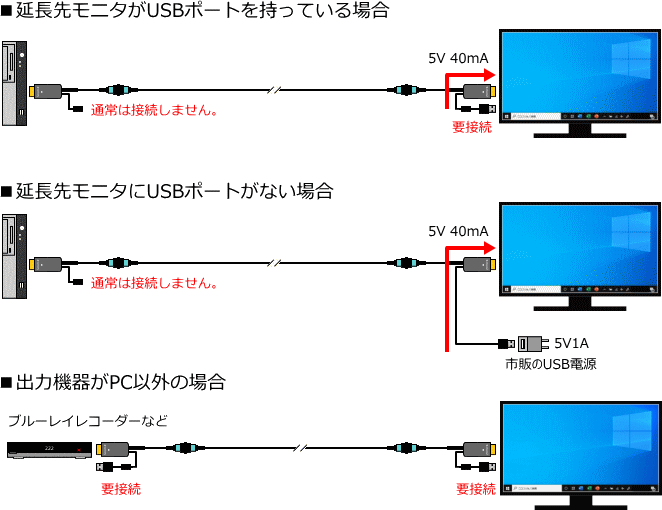

延長先のモニタにUSBポートがあれば、そこにUSBコネクタを接続することで、電源供給できます。
モニタにUSBポートがない場合は、市販のUSB電源アダプタを使用して、給電を行ってください。

通常送信側は、デスクトップPCやノートPC(AC電源供給時)は接続不要ですが、それ以外、例えばモバイル機器やHDDレコーダー、ブルーレイレコーダーなどの家電製品またはホームシアター関係の機器の場合は、送信側でもUSB電源が必要な場合があります。
延長表示が不安定、または表示しない場合は、送信側でUSB電源供給を行ってください。

※ノートPC使用時、バッテリーのみで動作している場合はUSB給電を実施してください。

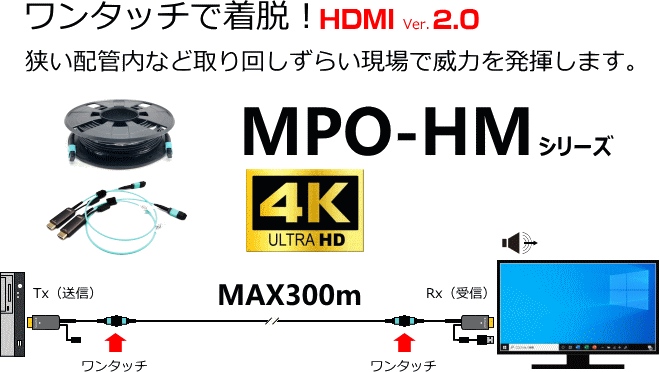

300m延長しても4K60pの高解像度

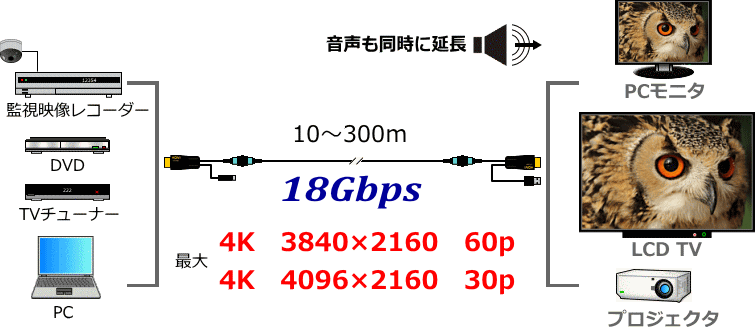

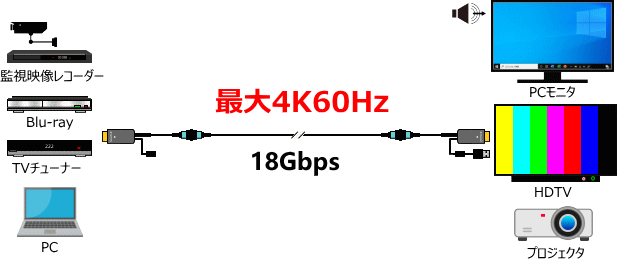

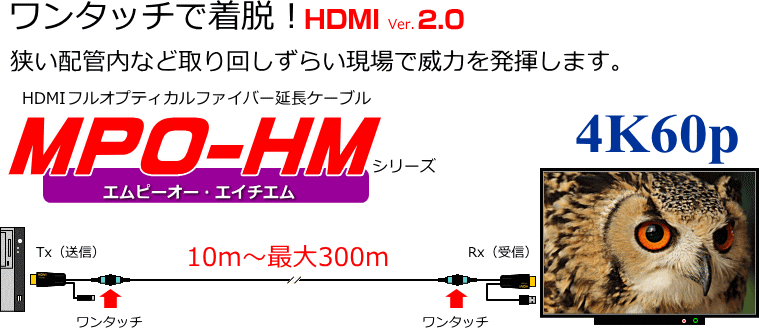

MPO-HMシリーズは、HDMIポートを持つ映像出力機器の映像と音声を、光ケーブルを使用して長距離延長する延長ケーブルです。
光ケーブルを使用するので信号ロスがなく、EMIノイズフリーで外部ノイズに強く、また外部にノイズの影響を与えることもありません。
転送速度は18Gbps、最大の300m延長でも4K映像を劣化なくきれいに表示します。



このように、様々な組み合わせが可能です。

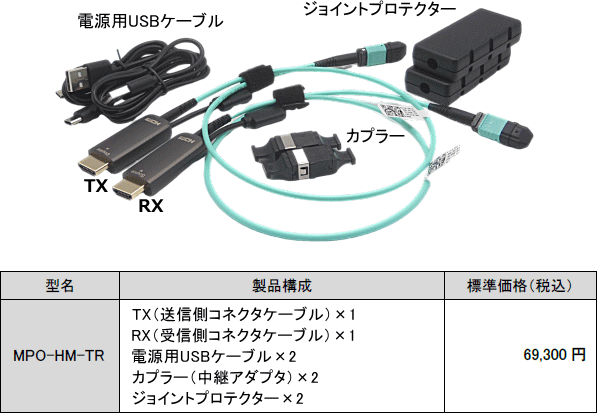

プロダクト

長さ 型名 仕様 標準価格(税込)
10m    ★ MPO-S10-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
66,000円(税込)
20m MPO-S20-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
69,300円(税込)
30m MPO-S30-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
74,800円(税込)
40m MPO-S40-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
79,200円(税込)
50m MPO-S50-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
83,600円(税込)
75m   MPO-S75-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
100,100円(税込)

100m   MPO-S100-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
115,500円(税込)

120m   ★  MPO-S120-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
123,200円(税込)

150m  MPO-S150-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
143,000円(税込)

200m   ★  MPO-S200-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
165,000円(税込)

300m  MPO-S300-HM 送信、受信コネクタケーブル
MPO光ケーブル、カプラー
198,000円(税込)

 ジョイントプロテクター  MPO-68JP ジョイントプロテクター(2個組)  1,210円(税込)
※仕様は予告なく変更になる場合があります。ご了承ください。
★…受注生産品です。ご注文後30~40日の納期を頂戴します。ご注意ください。

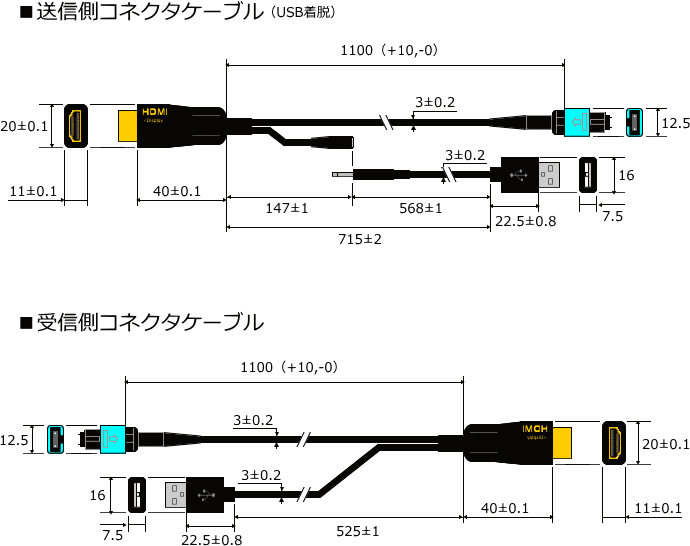

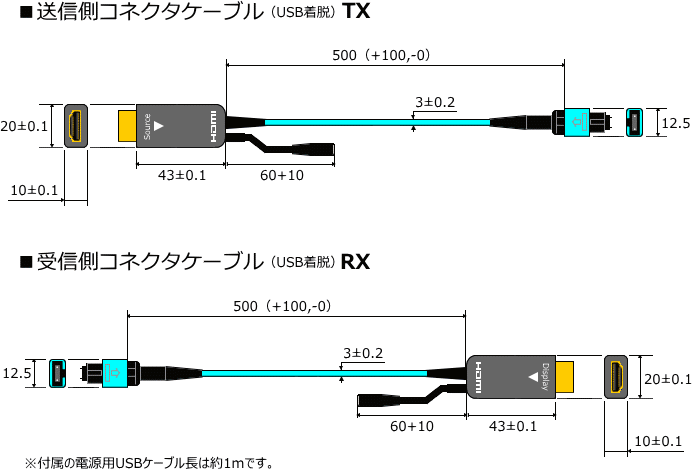

コネクタおよびコネクタケーブルサイズ


   送信側コネクタケーブルの給電用USBケーブルは着脱式になっています。
   給電が不要な場合は、USBケーブルの取り外しが可能です。

製品仕様
MPO-S××-HM TX(送信側) RX(受信側)
機能 HDMI表示機器の長距離延長
出力機器 PC、ブルーレイレコーダー、監視カメラレコーダー、TVチューナーなど
表示機器 PCモニタ、HDTV、プロジェクタなど
HDMI仕様 HDMIver2.0対応(後方互換)
サポート機能 HDCP2.0/1.1、EDID、DDC、eARCおよびARC
帯域幅 6Gbps×3チャンネル(18Gbps)
延長距離 10~300m
映像サポート フルHD(1920×1080)、WUXGA(1920×1200)、2K/4K 60p 4:4:4、4:2:2、4:2:0
Deep Color、3DFullHD
光コンバータ 4チャンネル 850nm VCSELアレイ
1チャンネル 850nm VCSEL
2チャンネル 850nm PIN-PD
4チャンネルPIN-PDアレイ)
2チャンネル 850nm VCSEL
1チャンネル 850nm PIN-PD
コネクタ HDMIタイプAオス-オス、給電用USBタイプA
ケーブル径 3±0.2mm
ケーブルタイプ 50/125μm マルチモード0M3準拠 石英系GIファイバー
ケーブル種別 OFNR難燃性PVC 黒
曲げ半径 固定時:30mm 延線時:60mm
引張強度 瞬間:200N 継続:100N
側圧耐荷重 瞬間:500N/100㎟ 継続:300N/100㎟
消費電力 最大250mW
電源 USBから5V(120mA)供給
※接続機器によっては送信側にUSB給電が必要な場合があります。
使用環境 温度:0~70℃ 湿度:0~85%(結露なきこと)
 安全規格 RoHs、FCC、EMI
※多くの機器と接続テストを行い、きわめて良好な結果を得ていますが、必ずしもすべての機器との互換性を保証するものではありません。採用前には弊社が用意するテスト用ケーブルで接続テストを行うことをお奨めします。
※仕様は予告なく変更する場合がございます。予めご了承ください。



構成図をおつくりします
構成が複雑。構成が組みにくい。どんな製品が何台必要か、よく分からない。
そんなお客様に代わって、構成図をお作りしています。

ディスプレーまでのおよその距離、パソコン、ディスプレーの台数、、表示解像度等、下記の項目を参考に、必要事項をご記入の上、メールまたはFAXでお送り下さい。
メールに設置環境などの資料を添付していただいても結構です。

ご依頼の構成図は、当日または翌営業日までには必ずお届けします。

■パソコンからの距離を教えてください

距離は「だいたい○○m延長したい」など、おおよその距離でかまいません。

PCからモニタまでの距離はどのくらいでしょうか

■ディスプレーの台数を教えてください。

延長するディスプレーは何台か。パソコン側に必要か、複数の場合それぞれの距離も教えてください。

モニタは何台どこへ設置するのか教えてください。

■ディスプレーのタイプを教えてください。

延長するディスプレーは、CRT・LCD(液晶)・プラズマ・プロジェクターなど、どのタイプのものか。
また、表示解像度もあわせて教えてください。

モニタの解像度を教えてください。

■設置環境を教えてください。

延長環境によっては、製品選択を変更する必要があるかもしれません。
どんな場所のどういった配線環境で使用するのか教えてください。

設置場所の環境はどうでしょうか。




お気軽に お問い合せ下さい
こちらから↑↑↑お気軽にご相談下さい。
もちろん、構成図ご依頼は無料です!いつでもお待ちしております!

※「お電話番号」または、「FAX番号」または「メールアドレス」をお忘れなくご記入ください。
確認することがあるかもしれません。








もうひとつのHDMIケーブル
HMA01シリーズはこちら↓↓
HDMI分配器 HMI02-04↓↓
