MS-103OPはHDMIモニタ＆音声を、1本の光ケーブルで延長する延長器です。

光モジュールを内蔵し、シングルモード光ケーブルで最大3kmの延長を可能にします。
映像、音声のタイムラグはありません。







音声はHDMI信号と同時に延長し、スピーカー内蔵モニタから映像と同時に出力します。

使用する光ケーブルはSCコネクタの1芯（Simplex）でシングルモード光ケーブルです。

接続はプラグアンドプレイですので、PCの電源をOFFにしたりモニタの電源をOFFにしたりする必要はありません。
設定などは一切なく、単純に接続するだけですぐに使用できます。

使用する光ケーブルのコネクタはSCコネクタです。LCコネクタとは異なりますのでご注意ください。

PCにHDMIポートがなくDVIまたはDisplayPort（以下、DP）しかない場合や延長先モニタがDVIモニタの場合など、DVI変化コネクタやDP変換ケーブルなどを使用することでモニタを延長できます。





なお、DVI変換の場合は音声の出力はできません。
DP⇒HDMI変換ケーブルは弊社でもご用意できます（4K対応品）。お問い合わせください。

MS-103OPはローカルポートを持っていません。
PC側でモニタを表示したい場合は、別のHDMIポートまたはそれ以外のポート（DVIやDPなど）を利用してローカルモニタを表示するか、HDMIの分配器を使用してローカルモニタを表示します。





弊社では2機種のHDMI分配器をご用意しています。
●　1入力4出力、3つのモード搭載のHMI02-04A　
●　1入力4出力、全ポートEDID対応のHMI01-04　

MS-103OPは、デフォルトの解像度「フルHD（1920×1080）」が推奨解像度となっています。
デフォルトの状態をPCのディスプレイ設定画面で確認すると、以下のような表示になります。




MS-103OPはPC上では「HF（HDMI-Fiber）」と認識され、リフレッシュレートは自動的に「60Hz」に設定されています。

ただし、「ディスプレイの解像度」選択のプルダウンメニューには、推奨解像度以上の「WUXGA（1920×1200）」も表示され、選択できるようになっており、実際選択が可能で表示もできます。

この「WUXGA」を選択して表示させた後、「フルHD」に解像度を戻す時に1つ注意点があります。

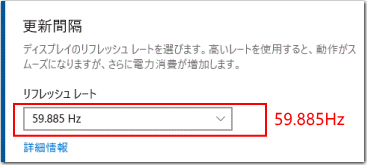

「WUXGA」の解像度を表示させると、PCがリフレッシュレートを自動的に「59.885Hz」に変更します。



「WUXGA（1920×1200）」表示時のリフレッシュレート





この状態で解像度を「フルHD」に変更すると、画面の上下が圧縮されて黒い横帯が表示されます。




「ディスプレイの詳細設定」でリフレッシュレートをデフォルトの「60Hz」に変更して下さい。
正常に表示します。

【名称と機能】






【筐体サイズ】

筐体サイズは以下の通りです。

製品仕様 MS-103OP	送信器（TX）	受信器（RX）
ポート	HDMI（IN）×1、FIBER×1、Powerジャック×1	HDMI（OUT）×1、FIBER×1、Powerジャック×1
延長距離	3Km：1SCシングルモードOS2光ケーブル（9/125μm）使用時
解像度	推奨：最大フルHD（1920×1080）60Hz　 ※WUXGAの表示も可能です（保証外）
対応機器	■送信側：PCおよび映像出力機器	■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器
対応ケーブル	1SCシングルモードOS2準拠（9/125μm）※光モジュールの交換はできません
音声	HDMI信号と同時伝送
電源	入力：100～240V　出力：DC5V 1A　50～60Hzセンタープラス
サイズ/重量	94×71×26mm（W×D×H）/174g	94×71×26mm（W×D×H）/174g
動作環境	温度：0～50℃、湿度0～80%（結露なきこと）
消費電力	最大5W
筐体	メタル
同梱内容	送信器/受信器×各1、ACアダプタ×2、取扱説明書
対応規格	RoHS、CE、FCC、PSE（ACアダプタ）

仕様は予告なく変更する場合があります。予めご了承ください。
※延長画像は接続機器やHDMIケーブルの特性に依存します。


■HDMIモニタ＆音声を3Km以上延長する場合は、20Km延長のMS-201OPをご利用ください。
