HDMI映像&音声を圧縮なしで120m延長QHM-120A

HDMIを延長する。最大120mHDMIを延長する延長器ですべて
qhm-120aはHDMIモニタ&音声をLANけブル1本で120m延長!設定不要でケーブルのように接続するだけです。



標準価格:33,000円(税別)








HDMI延長で30mまでならHMB14シリーズがおすすめです。 HMA01シリーズ HDMI延長で300mまで伸ばせる光ケーブルHMA02シリーズ。コネクタ着脱可能で歩沿い配管も楽々。 sk209-us

HDMIをLANケーブルで最大120m延長
QHM-120aはHDMIモニタを市販のLANケーブルを使用して延長する延長器です。
PCやTVチューナー、HDDレコーダーなどのHDMI出力を持つ機器の画像および映像を、最大で120m延長します。表示機器はHDMIポートを持つPCモニタや液晶テレビ、プロジェクタなどに表示します。
(データ圧縮をしていないので、映像の遅延は発生しません)




設定などは一切なく、単純に接続するだけで、HDMI映像(画像)を遠隔地へ延長します。ホットスワップ対応で、機器の電源を入れたまま抜き差しが可能です。

HDMI光延長ケーブルでは、設置や取り回しが難しい場所などに有効です。また、光ケーブルではコスト的に難しい案件に、光ケーブルに代わって提案できます。

LANケーブルはCAT-6/6eが推奨で、120mまで現場に合わせて長さを選択できます。
分配延長
QAM-120aはローカルモニタの出力がありません。

送信側PC(または出力機器)にモニタが必要な場合は、HDMIモニタ分配器(HMI02-04)を使用します。

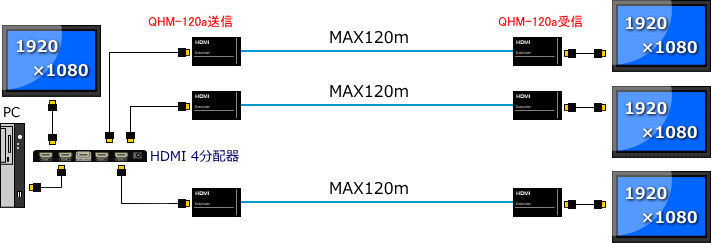

【モニタ分配器で複数延長】
QHM-120aはケーブル同様に使用しますので、分配器と組み合わせると、複数のモニタを遠隔地で表示することができます。

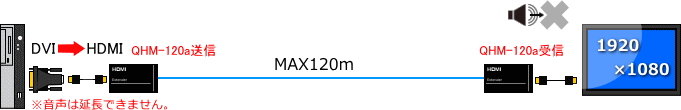

DVIを変換して延長
QHM-120aはDVIを変換して延長することができます。(DVIは音声の延長はできません)

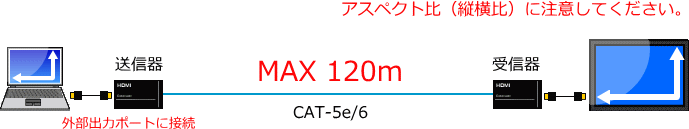

ノートパソコンの延長はアスペクト比を確認
ノートパソコンの画像も簡単に延長できます。

外部出力ディスプレーを接続した際は、画面のアスペクト比(縦横比)に注意してください。

ノートのモニタ画面と縦横比が違うディスプレーを外部出力モニタとして接続すると、左右が切れたり、縦長になったり、最悪の場合は表示しないことがあります。

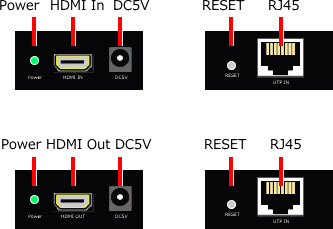

外観と名称

 名称  送信器  受信器
 Power LED  電源入力で点灯
 HDMI IN  電源入力で点灯
 HDMI OUT    HDMI出力機器と接続
 DC5V  付属のACアダプタを接続
 RESET  リセットボタン(送受信器のリンクがうまくいかない時使用)
 RJ45  LANケーブル接続(T-568Bストレート)

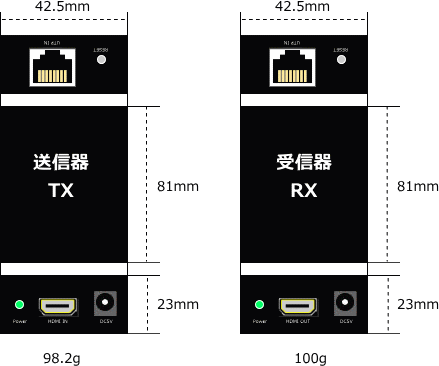

サイズ
構成図をおつくりします
構成が複雑。構成が組みにくい。どんな製品が何台必要か、よく分からない。
そんなお客様に代わって、構成図をお作りしています。

ディスプレーまでのおよその距離、パソコン、ディスプレーの台数、、表示解像度等、下記の項目を参考に、必要事項をご記入の上、メールまたはFAXでお送り下さい。
メールに設置環境などの資料を添付していただいても結構です。

ご依頼の構成図は、当日または翌営業日までには必ずお届けします。

■パソコンからの距離を教えてください

距離は「だいたい○○m延長したい」など、おおよその距離でかまいません。

PCからモニタまでの距離はどのくらいでしょうか

■ディスプレーの台数を教えてください。

延長するディスプレーは何台か。パソコン側に必要か、複数の場合それぞれの距離も教えてください。

モニタは何台どこへ設置するのか教えてください。

■ディスプレーのタイプを教えてください。

延長するディスプレーは、CRT・LCD(液晶)・プラズマ・プロジェクターなど、どのタイプのものか。
また、表示解像度もあわせて教えてください。

モニタの解像度を教えてください。

■設置環境を教えてください。

延長環境によっては、製品選択を変更する必要があるかもしれません。
どんな場所のどういった配線環境で使用するのか教えてください。

設置場所の環境はどうでしょうか。




お気軽に お問い合せ下さい
こちらから↑↑↑お気軽にご相談下さい。
もちろん、構成図ご依頼は無料です!いつでもお待ちしております!

※「お電話番号」または、「FAX番号」または「メールアドレス」をお忘れなくご記入ください。
確認することがあるかもしれません。

製品仕様

QHN-120A 送信器(Tx)  受信器(Rx)
HDMI仕様 HDMIver1.3 HDMItypeA
HDCP HDCP1.2準拠
ポート HDMIメス×1、RJ45×1、電源ジャック×1
ボタン リセットボタン(送受信器の通信がうまくいかない時に使用)
対応解像度 最大1920×1080(フルHD)対応
延長距離 最大120m  CAT-6/6e
タイムラグ なし(非圧縮)
サイズ 42.5(W)×81(D)×23(H)mm
重量 98.2g 100g
 電源  入力:100~240V 出力:DC5V 1A
 LANケーブル  CAT-6/6e T-568B全線結線ストレート
動作環境 温度:0~60℃ 湿度:10~85%(結露なきこと)
梱包内容 QHM-120a送信器×1、受信器×1、PC接続HDMIケーブル1m×1 ACアダプタ×2、クイックスタートガイド
対応規格 RoHS CE FCC 対応 PSE
