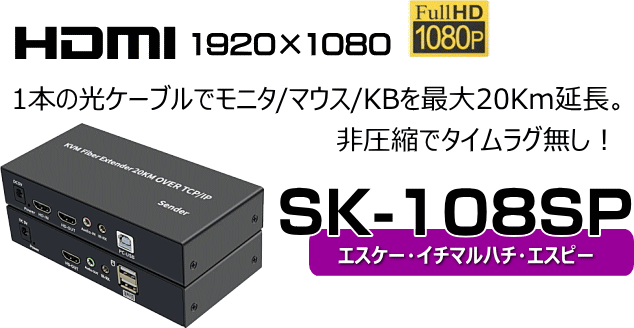

SK-108SPはHDMIモニタ、マウス、キーボードを延長する延長器です。

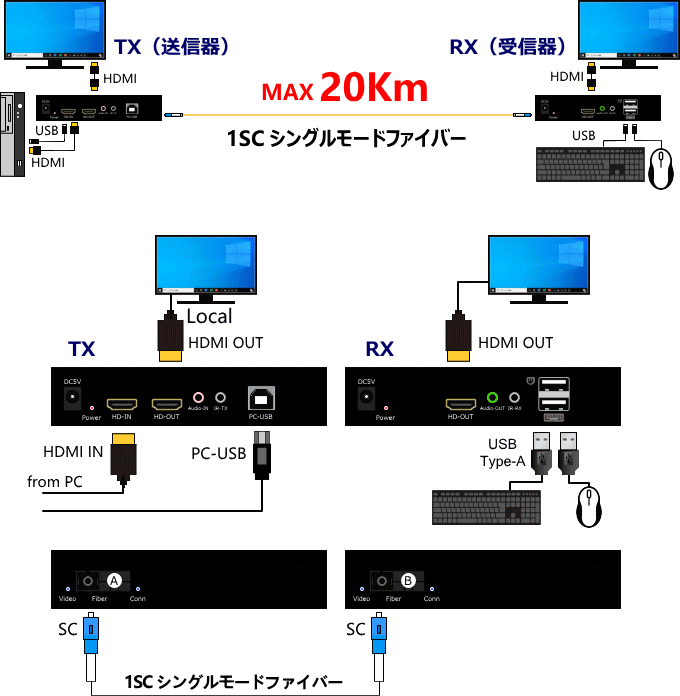

光モジュールを内蔵し、シングルモード光ケーブルで最大20kmの延長を可能にします。
ローカル出力ポートを搭載し、PC側ローカルモニタ出力が可能です。





使用する光ケーブルはSCの1芯（Simplex）のシングルモード光ケーブルです。
最大解像度はフルHD（1920×1080）60Hzに対応しています。

また、SK-108SPは非圧縮なのでタイムラグは発生しません。

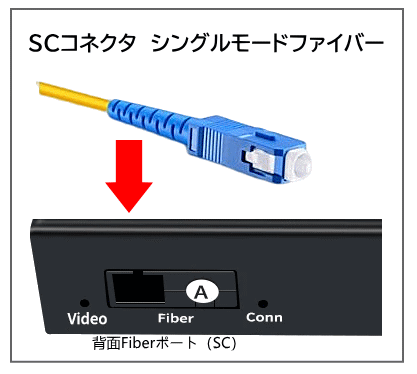

使用する光ケーブルのコネクタはSCコネクタです。LCコネクタとは異なりますのでご注意ください。
また、本体光モジュールの差替えはできません。


接続はプラグアンドプレイですので、PCの電源をOFFにしたりモニタの電源をOFFにしたりする必要はありません。
設定などは一切なく、単純に接続するだけですぐに使用できます。


※光ケーブルは弊社でもご用意できます。お問い合わせください。

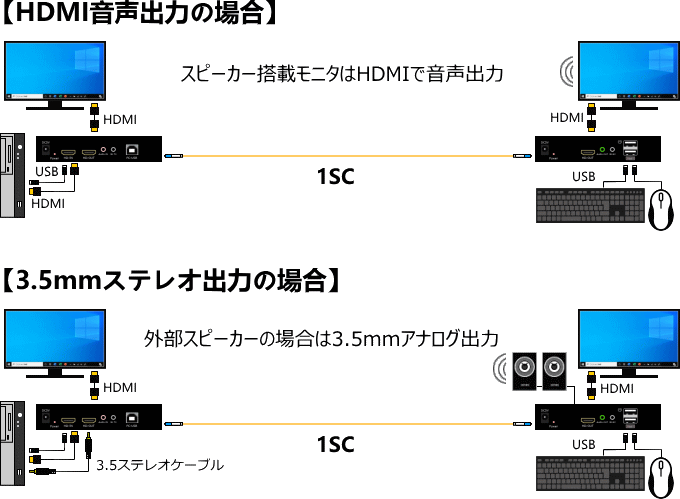

SK-108SPはHDMIの音声を延長できます。スピーカー内蔵のモニタの場合は、モニタから音声を出力します。
延長先に外部スピーカーを設置し音声出力させる場合は、ステレオポートを利用して音声の出力ができます。




※3.5ステレオ（音声）ケーブルは付属していません。

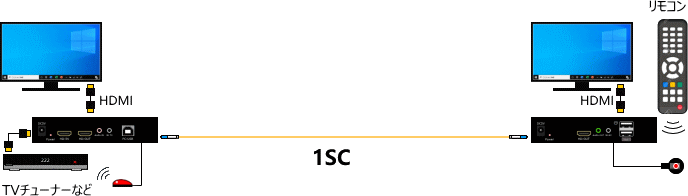

離れたTVチューナーやDVDプレーヤーなどのチャンネル切り替え等が行えます。
赤外線リモコンで操作できるソース機器であればほぼすべての操作が可能です。



付属の赤外線レシーバー（IR-TX/IR-RX）を接続し、ソース機器のリモコンを使って、離れた場所から操作できます。

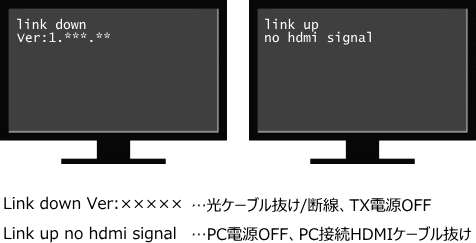

延長モニタが表示せず、「No Signal」のステータスが延長モニタに表示した時は、次のことを確認してください。

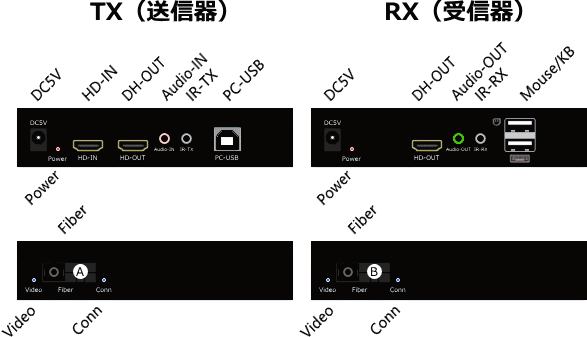

【名称と機能】

名称	送信器（TX）	受信器（RX）
DC 5V	ACアダプタ接続
HD IN	PCのHDMI出力と接続	―
HD OUT	ローカルモニタ接続	延長モニタ接続
Audio IN/OUT	PCと音声ケーブルで接続	スピーカー接続
IR-TX/RX	IRレシーバー接続
PC-USB	PCとUSB接続	―
Mouse/KB	―	USBキーボード/マウス接続
Power LED	電源投入で点灯（赤）
Fiber	1SCシングルモード光ケーブル接続
Video LED	モニタ信号通信開始で点灯（青）
Conn	送/受信器リンク成立で点滅（青）

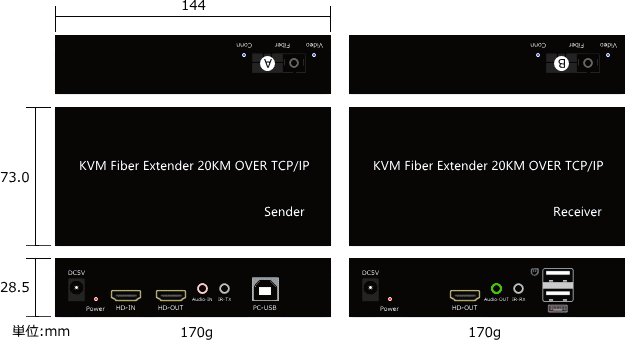

【筐体サイズ】
筐体サイズは以下の通りです。

SK-108SP	送信器（TX）	受信器（RX）
ポート	HDMI（IN）×1、HDMI（OUT）×1、 Audio（IN）×1、FIBER×1、IR×1、 USB Type-B×1、Powerジャック×1、	HDMI（OUT）×1、 Audio（OUT）×1、FIBER×1、IR×1、 USB TypeA×2、Powerジャック×1
延長距離	20Km：1SCシングルモードOS2光ケーブル（9/125μm）使用時 （搭載モジュール：1.25Gbps 、FP1310nm、EMI/ESD、IEC-60825）
解像度	最大フルHD（1920×1080）60Hz
対応機器	■送信側：PCおよび映像出力機器　 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器　 ■USBマウス/キーボード、ステレオ音声出力機器
対応ケーブル	1SCシングルモードOS2準拠（9/125μm）　PF1310nm ※光モジュールの交換はできません
音声	3.5mmステレオ　LPCM/DTS Digital、Dolby Digital（DTS-HD、Dolbyを含む）
タイムラグ	なし
電源	入力：100～240V　出力：DC5V 1A　50～60Hzセンタープラス
サイズ/重量	144×73×28.5mm（W×D×H）/170g
動作環境	温度：0～70℃、湿度10～85%（結露なきこと）
消費電力	最大5W
筐体	アルミ合金
同梱内容	送信器/受信器×各1、USB TypeA-B ケーブル×1、ACアダプタ×2、 IR-レシーバー×2、取扱説明書
対応規格	RoHS、CE、FCC、PSE（ACアダプタ）

仕様は予告なく変更する場合があります。予めご了承ください。
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用して接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
また、無線マウス/キーボードに関しても動作保証しておりません。
※RX（受信器）のUSBポートには、マウス/KB以外のUSBデバイスの接続はできません。
※延長画像はHDMIケーブルの特性に依存します。
