VWCシリーズは小規模のマルチスクリーンを可能にするWindowsベースのビデオコントローラーです。
複雑な機能を極力取り除き、ビデオウォールに特化しました。

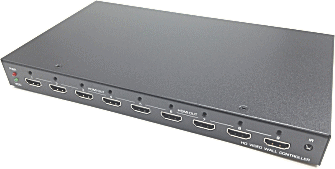

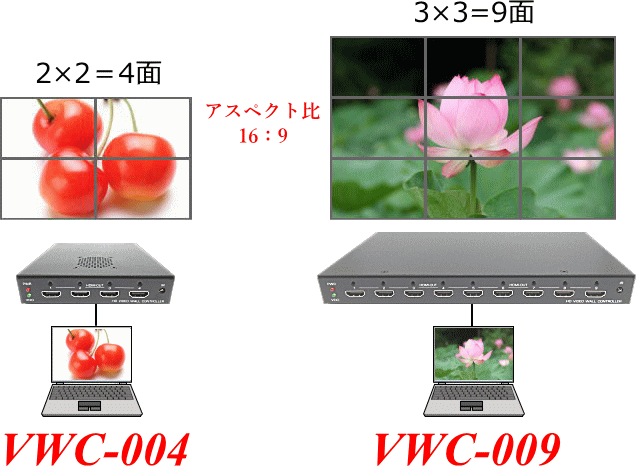

2×2＝4面フル表示のVWC-004と3×3=9面フル表示のVWC-009の2機種をご用意しています。
それぞれ16：9のフルHD対応です。


　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

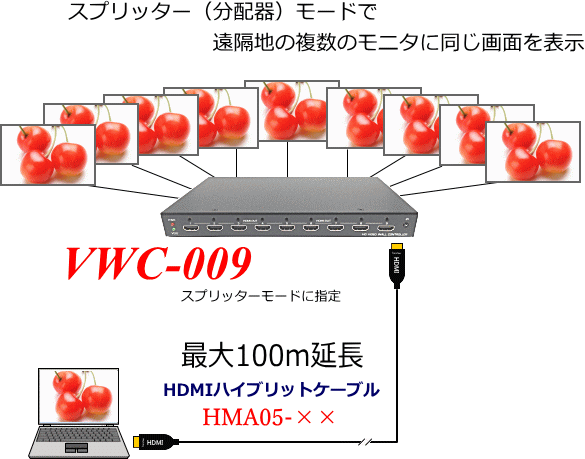

例えば遠隔地の複数のモニタに、同じ画面を同時に表示させたい場合、HDMI延長ケーブルHMA05シリーズを使って延長し、延長先にVWC-004を接続することで可能になります。

その時、VWC-004は、スプリッターモードに切り替えて、分配器と同じ設定にする必要があります。




全ての画面にフルHD（1920×1080）の表示が可能です。

VWC-004にはそれぞれリモコンが付属しています。
操作はすべてリモコンで行います。
表示選択ボタンとカーソルの移動ボタンの操作だけですので、扱いなれない方でも簡単に取り扱いができます。

※単4電池2本が必要です。

VWC-004/009は2×2＝4面/3×3=9面のフルスクリーン以外の表示が可能です。
※VWC-009は販売終了しました。（2022/03）



■SPLITTERモード
分配器と同様にすべてのモニタに同じ画面を表示します。

9面の場合、9面すべてのモニタに、同じ画像が表示されます。

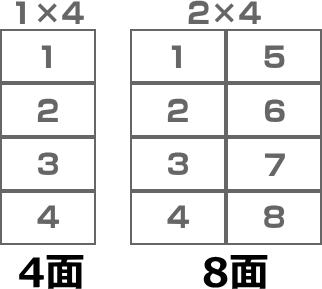

■1×4/2×4モード
16：9を縦に表示するので、縦長の表示になります。

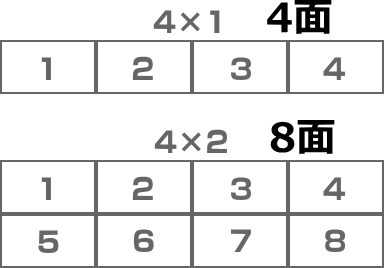

■4×1/4×2モード
16：9を横に表示するので、横長の表示になります。

※1×9、9×1の表示はできません。











縦長、横長の表示の場合は、それぞれの表示に合ったコンテンツを作成し、表示してください。

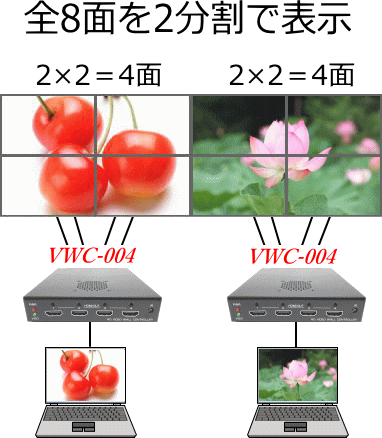

■VWC-004を使って4面+4面＝8面で2分割表示
例えば横に8面を並べた表示で、フルスクリーンの別の画像を表示させたいときは、VWC-004を2台使用して、4面フルスクリーンを2面合わせるとこの表示が可能になります。
（この表示では横長にはなりません）

モニタを複数組み合わせると、モニタのフレームの大きさによって、つなぎ目で「ズレ」が生じる場合があります。
VWC-004/009で映像全体を水平/垂直に移動させることによって、つなぎ目の連続性を調整します。（気にならなければ行う必要はありません）

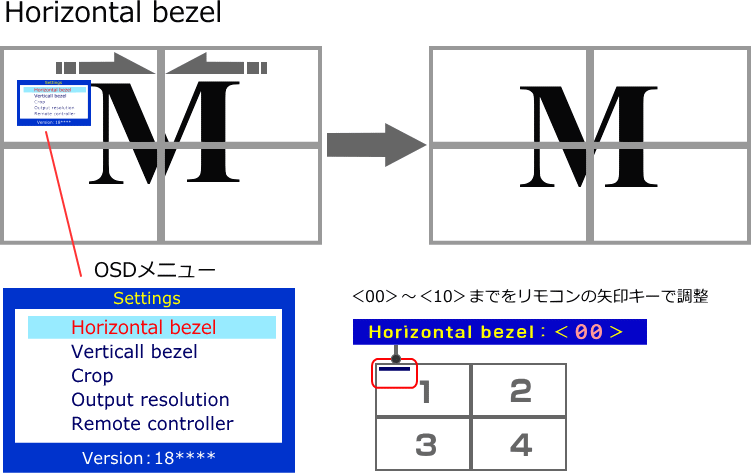

■水平調整（ホリゾンタルベゼル）
調整は、画面上のOSD（オンスクリーンディスプレイ）とリモコンで行います。

数値を＜00＞＜01＞＜02＞・・・・と上げていくことによって、画面全体が左右から中央に向かって移動します。
つなぎ目でズレが解消したところで設定終了です。

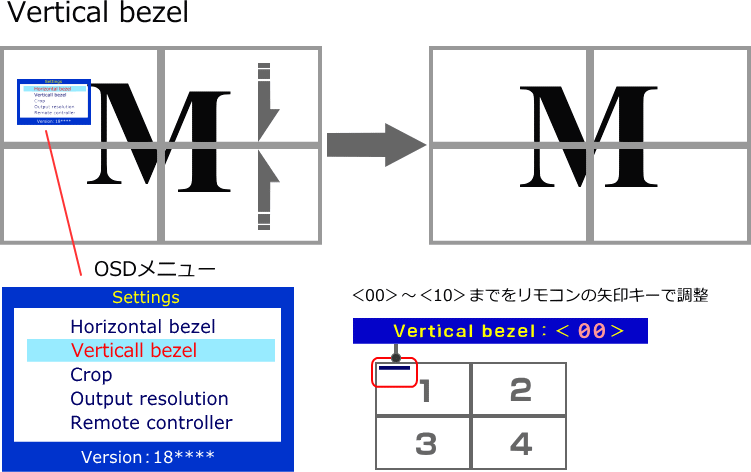

■垂直調整（バーティカルベゼル）
同じく調整は、画面上のOSD（オンスクリーンディスプレイ）とリモコンで行います。

数値を＜00＞＜01＞＜02＞・・・・と上げていくことによって、画面全体が上下から中央に向かって移動します。
つなぎ目でズレが解消したところで設定終了です。

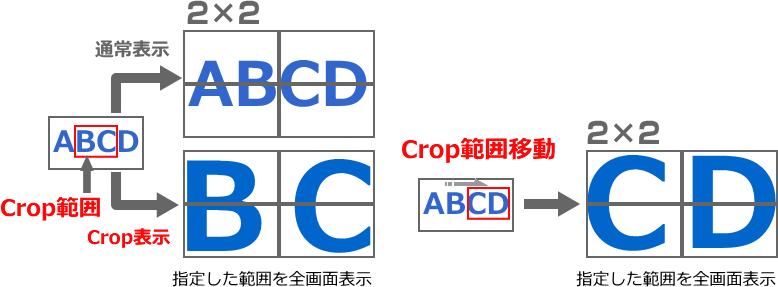

「Crop」は画像の端を切り落とし、画面全体に表示させる機能です。
重要な部分を拡大表示させたり、横長、縦長の一部を切り取って全体に表示させることにより、縦横伸びずに表示させることができます。
例えば4面フルスクリーン表示と「Crop」で表示範囲と位置を指定した場合は、下図のようになります。




「Crop」は範囲を指定した後リモコンの矢印キーで移動できます。
また、「Crop」レベルの表示範囲は数値が大きくなるほど狭くなっていきます。

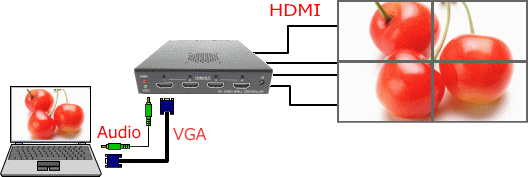

VWC-004/009はＨＤＭＩ入力のほかに、ＶＧＡとステレオ音声入力を搭載しています。










ＶＧＡから入力した画像は、ＨＤＭＩに自動変換されて、ビデオウォールとして表示されます。（音声も出力します）

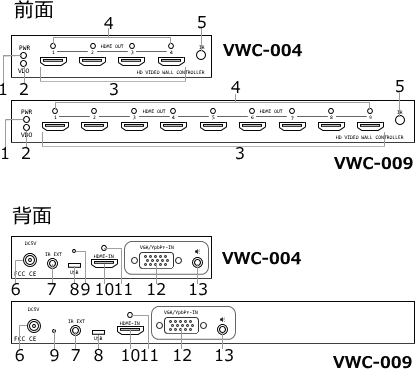

№　名称 はたらき 1.Power LED 2.VIDEO LED 3.HDMI-OUT 4.HDMI Port Lock 5.IR 6.Power Jack 7.IR Extend 電源投入時点灯 映像入力時点灯 HDMIモニタ出力ポート HDMIケーブルロック穴 赤外線リモコン受け ACアダプタ接続（ロックねじ） 赤外線レシーバー延長（注1）

№　名称 はたらき 8.Mini USB 9.Reset 10.HDMI-IN 11.HDMI Port Lock 12.VGA Input 13.Audio Input アップグレード時使用 工場出荷時に戻す HDMI入力ポート HDMIケーブルロック穴 VGA入力ポート 音声入力ポート

型名	VWC-004（4面）	VWC-009（8/9面）
接続機器	HDMIソース機器（またはVGAソース機器）×1 HDMIモニタ×4	HDMIソース機器（またはVGAソース機器）×1 HDMIモニタ×8/9
ポート	HDMIタイプA、HD-sub15pin 3way、音声ジャック3.5㎜、DCジャック、 miniUSB、IRジャック3.5㎜ ※miniUSBはアップグレード用、IRジャックは赤外線レシーバー延長用です。通常は不使用。
ウォール表示	2×2、1×4、4×1	3×3、2×4、4×2
各種設定	OSD（On Screen Display）で設定 Horizontal bezel（水平調整） Vertical bezel（垂直調整） Crop（表示枠設定） その他
Reset	約5秒間押すとデフォルトに戻る
電源（消費電力）	入力　100～240V　出力　DC5V　4A　センタープラス
サイズ（重量）	120×134×26mm（470g）	238×134×26mm（870g）
動作環境	温度：0～50℃　湿度：10～80%（結露なきこと）
梱包内容	本体×1、ACアダプタ（US/EU/BS/AU）×1、リモコン×1、セッティングガイド ※リモコンには単4電池2本が必要です。お客様でご用意ください。 ※HDMIケーブルは付属していません。 ※ACアダプタは差込口に固定できるロックタイプです。

※仕様は予告なしに変更する場合がございます。予めご了承ください。
