DVIの4分配器です。DVIモニタの分配延長にはこちらの分配器をご利用ください。

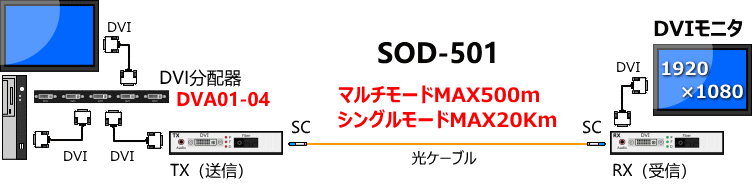

DVIのモニタ延長器とDVI分配器DVA01-04を組み合わせることで実現できます。
周波数帯域は最大350MHzに対応。
対応解像度は1280×768～1980×1440と幅広いモニタに対応します。
延長器と組み合わせることにより最大延長でもフルHD（1920×1080）の高解像度で表示できます。
メタルケーブルでは10m以内の延長をお願いします。
●DVIモニタ（音声）の延長はSOD-501
●DVIモニタ（音声）＆マウス/キーボードの延長はSOD-502
前面パネル右側の「MODEボタン」で各モードを選択します。
モード変更時は前面パネルの出力No.1LEDの点滅で確認します。
※モードを切り替えた場合は、分配器本体の電源OFF/ON（電源ジャックの抜差し）を実行することで反映されます。
【モード1】
下位互換モード：現在挿入されているディスプレイの最低解像度を選択します。
分配するモニタグループのなかに解像度が低いモニタが存在した場合、低い解像度のモニタ情報をPCに伝達し、グループの中の最低解像度ですべてのモニタに表示するモードです。
同一解像度のモニタが接続されている場合は、出力1番ポート（OUT1）に接続したモニタが優先となります。
【モード2】
接続優先モード：新たに接続したモニタのEDIDを優先して取得します。
新しいモニタを追加接続（最後に接続）すると、そのモニタのEDID情報をPCに伝達します。
既に接続済みのモニタがある場合、モード2では電源OFF/ONごとに、各接続モニタのEDIDを順番に取得します。
【モード3】※推奨
出力1ポート優先モード：出力1に接続したモニタのEDIDを優先してPCに伝達します。
出力1番ポート（OUT1）に接続したモニタ情報をPCに伝達し、PCはこの情報をもとに信号を出力します。
従って、他の2～4番ポートは1番ポートに接続した解像度と同じ解像度で表示します。
モードはMODEボタンを押すごとに、1→2→3→1→2…とループして切替わります。
| 名称 | 機能 | |
| Output LED（青） | 出力モニタ接続時点灯 | |
| Power LED（赤） | 電源投入時点灯 | |
| MODEボタン | EDID取得モード選択ボタン | |
| Power jack | ACアダプタ接続 | |
| Input Port | PCとDVIケーブルで接続 | |
| Output Port | 出力モニタ接続 | |
| 製品型名 | DVA01—04 | |
| 入力機器 | DVIポートを持つPCおよび映像出力機器 | |
| 出力機器 | DVIポートを持つPC用モニタ、TVモニタ、プロジェクターなど | |
| 接続台数 | 入力×1、出力×4 | |
| ポート | 入力：DVI29pinメス×1、出力：DVI29pinメス×4 ※DVI-D対応です。29pinであってもアナログ信号は未対応です。 |
|
| 周波数帯域 | 最大350MHz | |
| 対応解像度 | 1280×768～1980×1440 | |
| ボタン | EDID切り替えボタン | |
| LED | Output LED×4、Power LED×1 | |
| サイズ/重量 | 220×47×22mm（コネクタ突起物除く）/273g | |
| 対応延長器 | SOD-501（モニタ+音声）、SOD-502（モニタ+音声+マウス/キーボード） | |
| 電源 | 入力：100～240V出力：DC5V 1-2Aセンタープラス（PSE対応） | |
| 消費電流 | 最大0.8A | |
| 動作環境 | 温度：0～45℃/湿度：0～85%（結露なきこと） | |
| 付属品 | ACアダプタ×1、取扱説明書×1 ※DVIケーブルは付属しておりません。 |
|
| 規格 | RoHS FCC CE PSE | |
