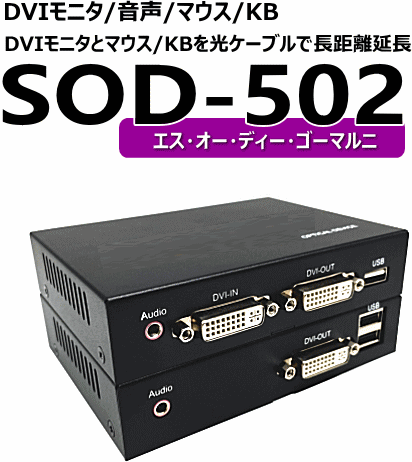

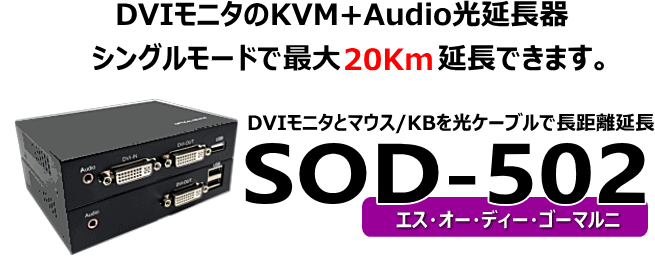

DVIモニタとマウス/キーボードを光で延長するエクステンダーです。




SOD-502はDVIモニタを最大20Km延長します。1920×1080のフルHDの画像を画質調整なしで表示できます。
延長先にはモニタのほか、マウス、キーボードおよびスピーカーを接続の接続が可能です。
光ケーブルだから、設置環境に不安がある場所でも安心!
お客様は任意の長さの光ケーブルを用意するだけで、何も調整する必要なく使用できます。




標準価格 67,200円(税抜)  73,920円(税込)

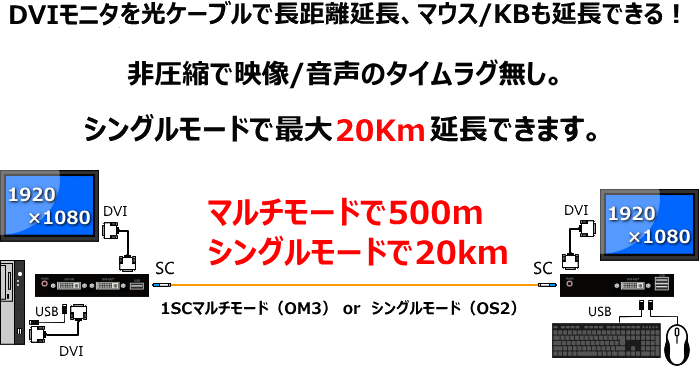

1本の光ケーブルでDVIモニタ&マウス/KBを最大20Km

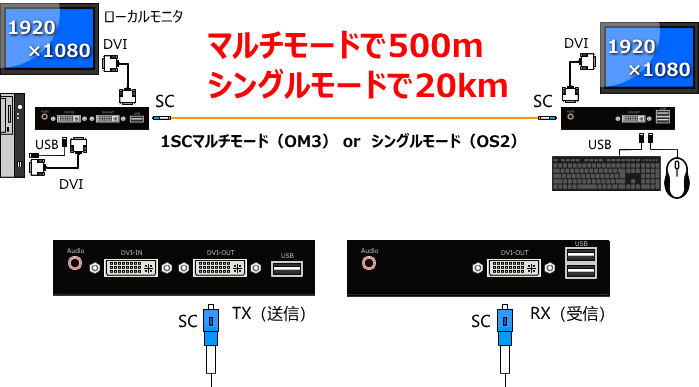

SOD-502は1本の光ケーブルでDVIモニタを最大20Km延長するエクステンダーです。
USBポートと3.5mmステレオジャックを搭載し、DVIモニタだけでなくマウス/キーボードと音声の延長が可能です。
光ケーブルは、「マルチモード」「シングルモード」どちらも対応でき、「マルチモード」で最大500m、「シングルモード」で最大20Kmの延長ができます。
コネクタ形状は「SC」で、「マルチモード」はOM3準拠、「シングルモード」はOS2準拠の光ケーブルを使用します。






また、送信器にはローカルポートを搭載していますので、PC側にモニタが必要な場合にはモニタ分配器が不要です。

設定などは何もなく、単純にケーブル類を接続するだけで表示、操作が可能です。
ただし、モニタ解像度はデフォルトでフルHD(1920×1080)に設定されているので、延長先モニタがそれ以外の場合はPC側で解像度の変更を行ってください。

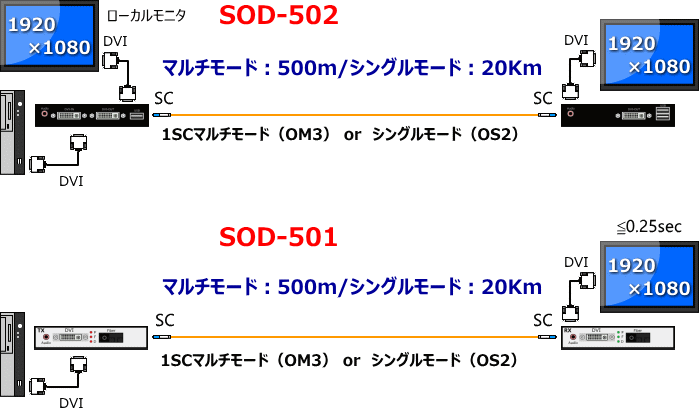

モニタのみの延長
SOD-502でモニタのみの延長が可能です。マウス、キーボードを必ずしも接続する必要はありません。 また、ローカルポートを搭載しているため、PC側のローカルモニタを分配器なしで表示します。




DVI延長器でモニタ(音声)のみの延長が可能なタイプSOD-501という機種があります。 モニタのみの延長のため、SOD-502よりも安価になりますが、ローカルポートを搭載しておらず、PC側モニタを接続する場合はモニタ分配器が必要です。


DVIのモニタ(音声)のみの延長が目的なら「SOD-501」をご利用ください。こちら↓

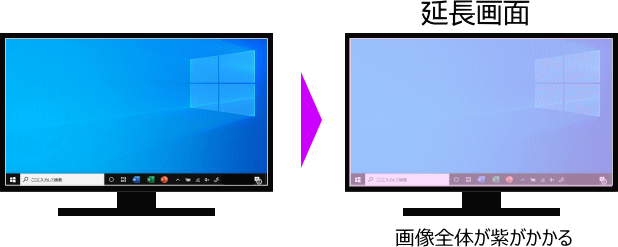

注意:PC搭載のグラフィックボードによっては、延長画面の画像全体の色調が変わって表示される場合があります。
従いましてご購入前に実際に使用するPCやモニタと弊社デモ機で接続テストを行ってください。
デモ機は無償でお貸出しております。



万が一この現象が発生した場合は、PCの別のデジタルポート(DVI以外のHDMI、DPなど)で変換コネクタを使用して送信器と接続してみてください。

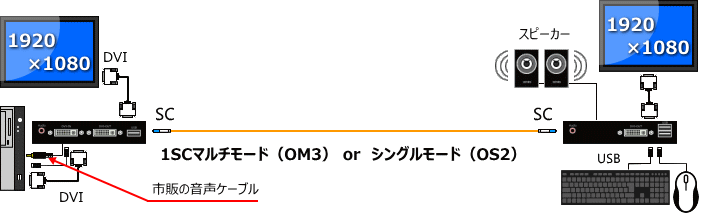

音声の延長
SOD-502は音声ポートを搭載しています。
市販の3.5mmステレオケーブルを使用して、映像と同時に音声を延長することができます。

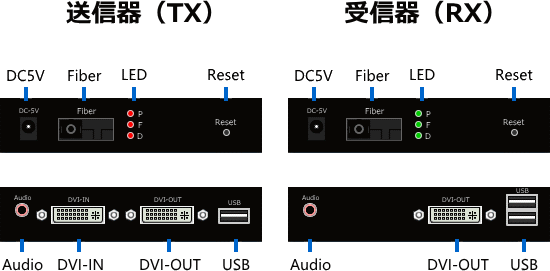

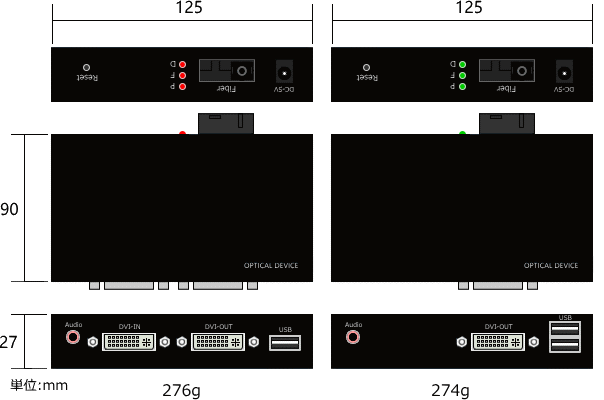

各部位の名称とサイズ





名称 送信器(TX) 受信器(RX)
DC5V ACアダプタ接続
Fiber 1SC光ケーブル接続
LED(P) Power:電源投入時に点灯
LED(F) Fiber:送/受信器のリンク成立で点滅
LED(D) Data:信号通信開始で点灯
Reset リセット(工場出荷値に戻す/リンクが正常に行われない時)
Audio PCの音声ポートと接続 スピーカーと接続
DVI-IN PCのDVIポートと接続
DVI-OUT PC側ローカルモニタを接続 延長モニタを接続
 USB  PCとUSB接続  マウス/キーボード接続





製品仕様
SOD-502 送信器(TX) 受信器(RX)
ポート DVI入力×1、DVI出力×1、Audio入力×1、Fiber×1、
Powerジャック
DVI出力×1、Audio出力×1Fiber×1、
Powerジャック
対応ケーブル 1SCマルチモードOM3光ケーブル(50/125μm)
1SCシングルモードOS2光ケーブル(9/125μm)
※光モジュールの交換はできません
延長距離 マルチモード光ケーブル:10m~500m
シングルモード光ケーブル:10m~20Km
解像度 最大フルHD(1920×1080)60Hz
音声 3.5mmステレオ
タイムラグ なし(非圧縮)
電源 入力:100~240V 出力:DC5V 2A 50~60Hzセンタープラス
サイズ(重量) 125×90×27±0.2mm(275g) 125×90×27±0.2mm(275g)
動作環境 温度:0~50℃ 湿度:0~80%(結露なきこと )
消費電力 MAX 5W  MAX 5W
梱包内容 送信器×1、受信器×1、ACアダプタ(PSE)×2、USBケーブル(A-A)×1、取扱説明書
※DVIケーブル、音声ケーブルは付属していません。
規格 RoHS/CE/FCC/ PSE(ACアダプタ)
仕様は予告なく変更する場合があります。予めご了承ください。
※光ケーブルもご用意できます。お問い合わせください。
※USBポートにはマウス/キーボード以外のUSBデバイスの接続はできません。





構成図をおつくりします
構成が複雑。構成が組みにくい。どんな製品が何台必要か、よく分からない。
そんなお客様に代わって、構成図をお作りしています。

ディスプレーまでのおよその距離、パソコン、ディスプレーの台数、、表示解像度等必要事項をご記入いただき、メールまたはFAXでお送り下さい。
メールでの添付でもかまいません。

当日または翌営業日までには必ずお届けします。
以下の項目を参考に構成を教えてください。

■パソコンからの距離を教えてください

距離は「だいたい○○m延長したい」など、おおよその距離でかまいません。



■ディスプレーの台数を教えてください。

延長するディスプレーは何台か。パソコン側に必要か、複数の場合それぞれの距離も教えてください。



■ディスプレーのタイプを教えてください。

延長するディスプレーは、CRT・LCD(液晶)・プラズマ・プロジェクターなど、どのタイプのものか。
また、表示解像度もあわせて教えてください。


■設置環境を教えてください。

延長環境によっては、製品選択を変更する必要があるかもしれません。
どんな場所のどういった配線環境で使用するのか教えてください。






お気軽に お問い合せ下さい
こちらから↑↑↑お気軽にご相談下さい。
もちろん、構成図ご依頼は無料です!いつでもお待ちしております!

※「お電話番号」または「FAX番号」または「メールアドレス」を
お忘れなくご記入ください。
確認することがあるかもしれません。






標準価格 67,200円(税抜)  73,920円(税込)
