HK264はHDMIモニタとUSBマウス/KBを、市販のLANケーブルを使用して長距離延長するKVM延長器です。
HDMI出力を持つ機器の画像およびUSBマウス/KBを、CAT-5e使用時は最大で150m、CAT-6使用時で最大180m延長します。
延長先のモニタ解像度はフルHD（1920×1080/60Hz）に対応しています。





Hk264の圧縮技術を使用してデータを送信していますので、50ms（0.05秒）程度の遅延が発生します。
ただし、延長先での画像や音声、マウス/KBの操作にタイムラグを感じることはありません。







HUB経由での最大延長距離は200mです。HUBまでの距離はそれぞれ100m。CAT-5e/6とも同様です。





接続のイメージは以下の通りです。
TX（送信器）にはPCと接続するHDMIモニタ入力ポートとローカルモニタを出力するポートがあります。PC側にモニタ表示が可能で分配器は不要です。（ローカルモニタと延長先モニタのアスペクト比は同じものをご利用ください）
TXのUSB mini-Bポートは付属のUSBケーブルでPCと接続します。

RX（受信器）にはHDMI出力ポートとUSBポートがあり、TX接続PCの画像を表示し、マウス/KBでPCの遠隔操作を行います。

接続はプラグアンドプレイですので、PCの電源をOFFにしたりモニタの電源をOFFにしたりする必要はありません。
設定などは一切なく、単純に接続するだけですぐに使用できます。

HK264はPCの共有ができます。
スイッチングHUB（ギガビットスイッチ）を使用して、複数の遠隔地からPCの操作が可能です。
RXは最大8台接続できます。


距離は各MAX100mです。マウス/KBは同時入力で占有はありません。
HUBの仕様はイラストにもあるように「L2スイッチ以上」「ジャンボフレーム8K以上」「マルチキャストIGMPスヌーピング対応」のHUBをご利用ください。
※既設の社内、構内LANやWANなどとの混在はしないでください。あくまでもHK264専用のラインを構築してご利用ください。
※HUBのスペックにご注意ください。1台の送信器からの送信信号の最大帯域幅は、映像コンテンツまたは解像度によって異なり、20M〜最大800Mbyteになる可能性があります。使用するHUBのスイッチング容量を確認して、容量に合ったHUBを選択してください。

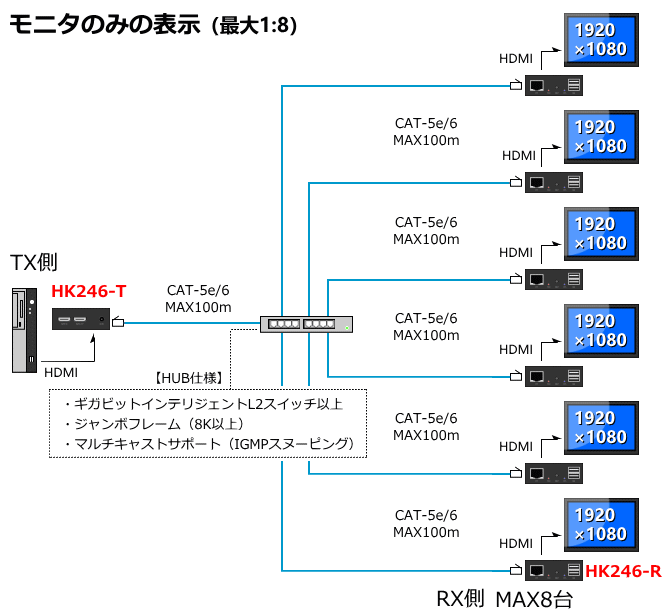

HK264はモニタのみの延長も可能です。最大8台同時表示できます。



例えばモニタ/マウス/KBを延長しているグルーブ内に、数か所モニタのみを表示したい場合や、全てモニタのみの同時表示を行いたい場合にも使用できます。

名称	TX（送信器）	RX（受信器）
HD IN	PCまたは映像出力機器と接続	－
HD OUT	ローカルモニタに接続	延長モニタと接続
DC5V	付属のACアダプタを接続
UTP	RJ45：LANケーブル接続（T-568Bストレート）
PWR（赤LED）	Power LED：電源投入で点灯
RESET	Resetボタン：5秒押し（リンクが正常にできない場合）
STA（青LED）	LINK LED：リンクすると遅い点滅、モニタ信号出力で速い点滅
USB（mini-B）	付属のUSBケーブルでPCと接続
USB（Type-A）	－	マウス/KBを接続

※RX（受信器）のUSBポートには、マウス/KB以外のUSBデバイスの接続はできません。

HK264	HK264-T　TX（送信器）	HK264-R　RX（受信器）
ポート	HDMI（IN）×1、HDMI（OUT）×1 USB mini-B×1、RJ45×1、 Powerジャック×1	HDMI（OUT）×1 USB Type-A×2、RJ45×1、 Powerジャック×1
延長距離	CAT-5e：150m、CAT-6：180m/HUB経由で最大200m
周波数	165MHz
データレート	最大210Mbps
転送方式	TCP/IP準拠
対応機器	■送信側：PCおよび映像出力機器　 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器 ■USBマウス/キーボード
対応ケーブル	CAT-5e/6　T-568Bストレート結線（T-568Aでは表示に影響が出ますのでご注意ください）
電源	入力：100～240V　出力：DC5V 2A　50～60Hzセンタープラス
サイズ/重量	94×71×26.5mm/174g	94×71×26.5mm/183g
動作環境	温度：0～50℃、湿度5～80%（結露なきこと）
消費電力	最大3.3W
筐体	メタル
付属品	USBケーブル、ACアダプタ、取扱説明書 ※HDMIケーブルは付属していません	ACアダプタ、取扱説明書 ※HDMIケーブルは付属していません
ハブ仕様	・ギガビットインテリジェントL2スイッチ以上 ・ジャンボフレーム（8K以上） ・マルチキャストサポート（IGMPスヌーピング対応）
対応規格	RoHS、CE、FCC、PSE（ACアダプタ）

仕様は予告なく変更する場合があります。予めご了承ください。
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用してキーボード/マウスを接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
