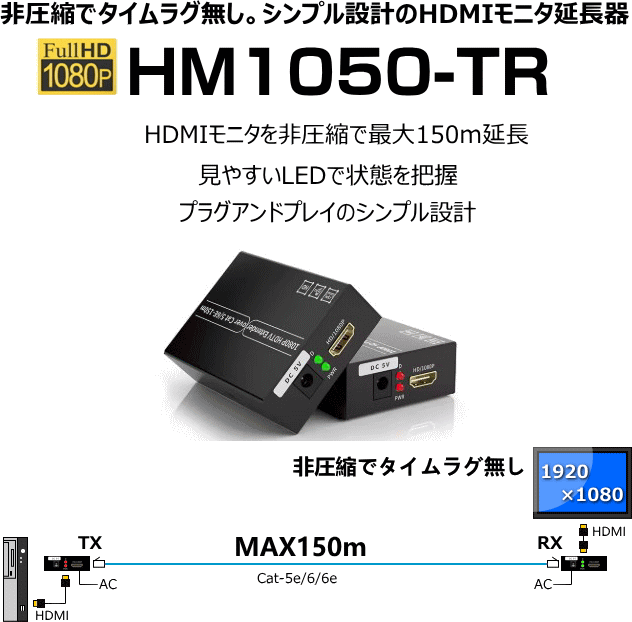

HM1050-TRはHDMIモニタを市販のLANケーブルを使用して延長する延長器です。
LANケーブルで延長するので、設置や取り回しが難しい場所、光ケーブルではコスト的に難しい現場などに提案できます。




最大150mの延長でフルHD（1920×1080、60Hz）の映像を表示します。
非圧縮なので映像や音声の遅延はありません。

設定などは一切なく、延長ケーブルと同等に単純に接続するだけです。
ホットスワップ対応で、機器の電源を入れたまま抜き差しが可能です。



HM1050-TRはローカルポートを搭載していないため、PC側にモニタを設置する場合は、PCの空いている別のモニタポートで出力するか、HDMIモニタ分配器を使用してPC側にモニタを設置します。




分配器を使用した場合は、延長ケーブルと同様に、複数の遠隔地に分配延長が可能です。

弊社では以下のHDMI分配器をご用意しています。
●　1入力4出力、3つのモード搭載の「HMI02-04A」
●　1入力4出力、全ポートEDID対応の「HMI01-04」
●　1入力2出力、コンパクトサイズの「HMS01-02」

使用するLANケーブルはCAT-5e/6/6eで、いずれも150mで最大フルHDの表示が可能です。（Cat-6またはそれ以上推奨）

HM1050-TRはHDMI信号に載せて音声を延長できます。
音声出力にはスピーカー内蔵のモニタが必要です。

PCにHDMIポートがない場合、変換コネクタや変換器を使用することで、その他のポートの延長ができます。




DVIやディスプレイポート（DP）の変換です。変換コネクタや変換ケーブルを使用してモニタの延長ができます。

DVIの場合は音声の延長はできません。
また、DPは延長先でHDMI→DPの変換はできません（DP→HDMIのみ）。

DP⇒HDMI変換にはDP-HD-M/Fを、DVI⇒HDMI変換にはDV-HD-M/Fをご利用ください。

延長先モニタに現在の状況を知らせるステータスが表示されます。

名称	送信器（TX）	受信器（RX）
DC5V	付属のACアダプタ接続
LED	D…信号通信開始で点灯※1  PWR…電源投入で点灯
HDMI	HDMI入力	HDMI出力
RJ45	CAT-5e/6/6e接続（T-568Bストレート）、CAT-6推奨
RESET	通信が正常に行われない場合に短く押す

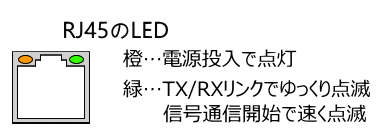

【本体背面のRJ45（LANポート）のLED】
本体背面のLANケーブルを接続するRJ45に2つのLEDが付いています。
橙（オレンジ）のLEDは電源LEDで、電源投入で点灯します。
緑のLEDは「Status」LEDで、送/受信器がリンクするとゆっくり点滅し、モニタ信号が流れると速い点滅に変わります。

HM1050-TR	送信器（TX）	受信器（RX）
ポート	HDMI IN×1、RJ45×1、Powerジャック	HDMI OUT×1、RJ45×1、Powerジャック
HDMI仕様	HDMIver1.3　HDMI Type-Aメス
HDCP	HDCP1.2/1.1準拠
対応解像度	距離に関係なく最大1080p（フルHD）1920×1080
延長距離	CAT-5e/6/6e：MAX150m　※…Cat-6以上推奨
帯域幅	100MHz
タイムラグ	無し（非圧縮）
サイズ	83.2（W）×57.5（D）×24（H）mm
電源	入力：100～240V　出力：DC5V 2A
消費電力	0.8W	0.9W
重量	128g	127g
動作環境	温度：0～50℃　湿度：10～85％（結露なきこと）
同梱品	TX/RX本体、ACアダプタ、取扱説明書（セッティングガイド） ※HDMIケーブルは付属していません。
対応規格	RoHS　CE　FCC　PSE（ACアダプタ）対応

※仕様は予告なく変更する場合がございます。予めご了承ください。
