HDMIver2.0対応のモニタ分配器です。
1台の映像信号(および音声)を最大4台のモニタに同時出力し、長距離延長が可能です。







標準価格 29,000円(税抜)
標準価格:31,320円(税込)
販売価格:28,188円(税込)





■フルHD、WUXGA、2K、4K対応
HMI02-04AはHDMIバージョン2.0のHDMIモニタ(&音声)4分配器です。

入力はPCのほか、HDMI出力端子を持ったDVDプレーヤー、HDDビデオ、ゲーム機などが接続可能です。
出力は、PC用モニタはもちろん、HDMIを持った家庭用TV、プロジェクターなどが接続できます。




対応解像度はフルHD(1920×1080)、WUXGA(1920×1200)、4K60p(4:4:4)の高解像度に対応しています。
Deep Color、xvYCCにも対応し、綺麗な画像を表示できます。
HMI02-04AにはPCとの接続用HDMIケーブル(1m)が付属しています。

■EDIDの3つのモード
HMI02-04Aの前面パネルには、EDID(モニタ情報)を取得するためのスイッチが付いています。




「Copy」「Auto」「Mixed」の3つのモードを搭載しています。


【Copyモード】

通常はこの「Copyモード」で使用します。





「Copy」は、出力4番ポート(HDMI Out4)に接続したモニタ情報を読み取ってPCに伝達し、PCはこの情報をもとに信号を出力します。従って、他の1〜3番ポートは4番ポートに接続した解像度と同じ出力を行います。





※ただし、4K表示に関してHDCPのバージョンが違う場合、HDCPはEDIDより優先します。
 全てのモニタに4K60pを表示させる場合は、4番ポートのモニタを含めすべてのモニタがHDCP2.2に対応する必要があります。
 PC入力信号  モニタ(HDCP2.2対応)  モニタ(HDCP2.2非対応)
 HDCP2.2 4K60p  4K60p表示  HDCP1.4の場合 フルHD表示
 HDCP2.2 4K24p  4K24p表示  HDCP1.4の場合 フルHD表示
 HDCP1.4 4K24p  HDCP1.4 4K24p表示  HDCP1.4 4K24p表示



【Mixedモード】

「Mixed」は、分配するモニタグループのなかに解像度が低いモニタが存在した場合、低い解像度のモニタ情報をPCに伝達し、グループの中の最低解像度ですべてのモニタに表示するモードです。






例えば、4K対応モニタの中にフルHD(1920×1080)対応のモニタが1台存在した場合、HMI02-04AはフルHDモニタの情報を読み取ってPCに送り、PCはフルHD出力を行います。

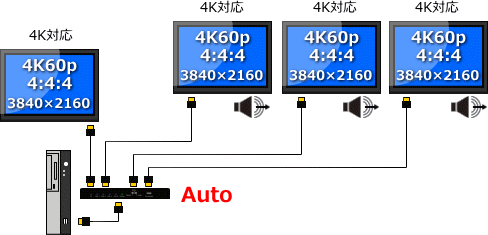

【Autoモード】

「Autoモード」は全てのポートに強制的に4K60p(4:4:4)信号を出力します。




したがって、4K60pの解像度に対応しないモニタは表示しない場合がありますので、注意が必要です。
(ただし、最適解像度以上の表示にも対応しているモニタは表示します)




■デジタルのび太くんを使って分配延長
HMI02-04Aと弊社のHDMI延長ケーブルを使用すると、HDMIモニタを長距離延長することが可能です。




メタルケーブル…HMB14シリーズ(1〜20m)
光ハイブリットケーブル…HMA01シリーズ、HMA05シリーズ、HMA06シリーズ(10〜100m)
光ケーブル…HMA02シリーズ(10〜30m)、UFOSシリーズ(10〜300m)

また、光延長器を使用して延長できます。
LC2000シリーズ(LANケーブル延長、120m〜2.5Km)
SOPシリーズ(光ケーブル延長、10m〜3Km)
SK509-US(光ケーブル延長、10m〜10Km)


■名称とはたらき
HMI02-04Aの各部位の名称とそのはたらきです。






サイズは以下の通りです(付属のウォールマウントを接続した際の取り付け穴の位置もご確認ください)。





製品仕様

製品型名 HMI02-04A
対応入力機器 HDMIポートを持つPC、ビデオ/ゲーム機等映像出力機器
対応出力機器 HDMIポートを持つPC用モニタ、TVモニタ、プロジェクターなど
ポート HDMIタイプA、入力×1、出力×4(CopyモードではOUT4ポートがEDID取得ポート)
スイッチ EDID切り替えスイッチ「Copy」「Mixed」「Auto」
HDMI規格 HDMI Ver2.0/DVI Ver1.0対応、HDCP2.2/1.4対応、CEC、HDR対応
周波数帯域 18Gbps
最大解像度 フルHD(1920×1080)〜2K/4K(60Hz)4:4:4 (3840×2160)
音声 LPCM7.1、ドルビーTrueHD、DTS-HDマスターオーディオ
映像 36bitディープカラー、3D
LED PowerLED×1、出力LDE×4、入力LED×1
サイズ/重量 W150×D64.5×H17(mm)/245g
電源 入力:100〜240V、出力5V-1A 消費電力最大2W PSE対応
使用環境 温度:0〜40℃、湿度:5〜85%(結露なきこと)
付属品 HDMIケーブル×1、ACアダプタ×1、ウォールマウントキット×1、取扱説明書×1
対応延長距離 Webページ内参照
※仕様は予告なく変更する場合がございます。予めご了承ください。
※表示解像度は、ご利用のHDMIケーブルや、出力機器、モニタのスペックに依存します。ご注意ください。
