アナログRGBモニタ延長ケーブルIRV07/IVM07シリーズ。


アナログRGBディスプレー延長ケーブルのび太くんIRV07シリーズ2m、5m、10m


IRV07/IVM07シリーズ(2m、5m、10m)
製品ラインナップはこちら






アナログRGBを60mを超えて延長したいときは↓これ!





特徴
IRV07/IVM07シリーズのケーブルは、直径わずか5mm。スリムで柔らかなので、曲げたり巻いたり自由自在。
配線状況に柔軟に対応します。

ケーブルの両サイドにはフェライトコアを配置し、ノイズの影響を最小限に抑えます。

オスーメスのIRV07、オスーオスのIVM07の2つの種類をご用意しています。


のび太くんIRV07ケーブルの特徴

最大解像度はフルHD(1920x1080)、WUXGA(1920x1200)まで対応しています。


種類と対応解像度
のび太くんはアナログRGB(ミニDsub15pin)を遠隔地に表示させるモニタ延長ケーブルです。
転送抵抗を低く抑えた効率のよい特殊ケーブルを使用することで、離れた場所でも高解像度に対応し、キレイにモニタ表示できます。


■IRV07-02/05/10
IRV07シリーズは、3つの長さのケーブルをご用意しています。


IV07シリーズは1920x1200、1920x1080まで対応しています。

IRV07シリーズはモニタ(またはプロジェクタまたはTVなど)を2〜10m延長する高解像度対応のモニタ延長ケーブルです。
10m延長しても1920×1200(WUXGA)の高解像度で表示します。

ケーブル径は約5mmの極細タイプで、配線が簡単です。
径が細いためノイズ対策のために両端にフェライトコアをつけました。

延長先はメスになっており、モニタ付属のモニタケーブルを無駄にしません。

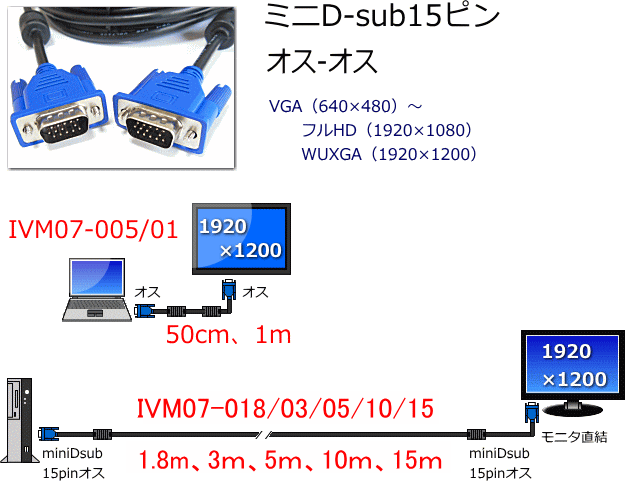

■IVM07-005/01/02/03/05/10/15

IVM07シリーズはIRV07シリーズ同様にモニタ(プロジェクタまたはTV)を50センチ〜15m延長する高解像度対応のモニタ延長ケーブルです。

既存(モニタ添付など)のVGAケーブルで表示する画質に満足いかない場合や、画像のチラツキが気になる場合など、高品質のIVM07シリーズで直結することにより、よりクリアな画像で表示できます。



IVM07-02は1920x1200、1920x1080まで対応!

※フルHD(1920x1080)および、WUXGA(1920x1200)に関して
 綺麗に表示しますが、グラフィックボードとモニタの組み合わせによっては気が付かない程度の(微細な)ゴーストが見られる場合があります。


BNCを延長する
BCMM-18はアナログRGB延長ケーブル「のび太くん」と組み合わせて、BNC表示機器の延長を行うケーブルです。





複数の延長先に同時表示
パソコンから複数の場所にディスプレーを延長するときは、ディスプレー分配器UAV11-04(4分配)、IRA11-08(8分配)をご利用ください。
UAV11-04、IRA11-08は200mの延長まで対応しています。※複数の組み合わせで最大56台分配できます。

分配器を使った延長

4分配器UAV11-04を使って延長してみるの図



IRA11-08で8台分配7台延長の図

※分配器を使って分配延長するときにはいくつかの注意点があります。↓モニタ延長はここにご注意!

アナログRGB分配器で延長するときの注意点!

IRV07ラインナップ

アナログRGBモニタ延長ケーブルIRV07-02

IRV07-02

延長距離:2m(オスーメス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:2,592円(税込)
販売価格:2,333円(税込)

アナログRGBモニタ延長ケーブル5m IRV07-05

IRV07-05

延長距離5m(オスーメス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:4,968円(税込)
販売価格:4,471円(税込)
アナログRGBモニタ10m延長ケーブルIRV07-10

IRV07-10

延長距離10m(オスーメス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:9,720円(税込)
販売価格:8,748円(税込)

※仕様は予告なく変更になる場合があります。ご了承ください。
※ご注文金額が合計で20,000円(税込21,600円)未満の場合は別途送料1,000円(税込1,080円)かかります。

PCとモニタを直結するタイプはこちら↓
アナログRGBモニタ延長ケーブルIRV07-005

IVM07-005

延長距離:50cm(オスーオス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:1,404円(税込)
販売価格:1,264円(税込)

アナログRGBモニタ延長ケーブルIRV07-01

IVM07-01

延長距離:1m(オスーオス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:1.620円(税込)
販売価格:1,458円(税込)

アナログRGBモニタ延長ケーブルIRV07-02

IVM07-02

延長距離:2m(オスーオス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:2,376円(税込)
販売価格:2,138円(税込)

アナログRGBモニタ延長ケーブルIRV07-03

IVM07-03

延長距離:3m(オスーオス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:3,132円(税込)
販売価格:2,819円(税込)

アナログRGBモニタ延長ケーブルIRV07-05

IVM07-05

延長距離:5m(オスーオス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:3,672円(税込)
販売価格:3,305円(税込)

アナログRGBモニタ延長ケーブルIRV07-10

IVM07-10

延長距離:10m(オスーオス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:7,560円(税込)
販売価格:6,804円(税込)

アナログRGBモニタ延長ケーブルIRV07-15

IVM07-15

延長距離:15m(オスーオス)
対応解像度:VGA(800x600)〜WUXGA(1920x1200)
標準価格:11,880円(税込)
販売価格:10,692円(税込)

※仕様は予告なく変更になる場合があります。ご了承ください。
※ご注文金額が合計で20,000円(税込21,600円)未満の場合は別途送料1,000円(税込1,080円)かかります。

アナログRGBケーブル 比較表

コネクタサイズと結線図
◆コネクタサイズ
IRV07-02/05/10(オスーメス)
IRV07シリーズコネクタサイズ

※IVM07-005/01/02/03/05/10/15(オスーオス)



◆IRV07ピンアサイン(結線図)

結線図

IVM07ピンアサイン(結線図)

◆解像度の記号の説明
表記 解像度
VGA 640×480
SVGA 800×600
XGA 1024×768
SXGA 1280×1024
UXGA 1600×1200
 FHD(フルHD) 1920x1080
 WUXGA 1920x1200
 QXGA 2048×1536
 WQHD 2560x1440
 WQXGA  2560x1600



製品仕様
型名 IRV07-02 IRV07-05 IRV07-10
ケーブル長さ  2m  5m  10m
対応解像度  VGA(800x600)〜WUXGA(1920x1200)
対応機器 ■PC:DOS/V AT互換機
■ディスプレー:CRT、液晶ディスプレー、プラズマディスプレー、プロジェクター
コネクタ(ポート)  HD-sub15pinオスーメス
コネクタ(サイズ)  上記「コネクタサイズと結線図」参照
ケーブル外形  5mmφ
電源  不要
使用環境  0〜50℃ 0〜85%(結露なきこと)
標準価格(税抜)
標準価格(税込)
 2,400円
 2,592円
 4,600円
 4,968円
 9,000円
 9,720円
販売価格(税込)
 2,333円
 4,471円
 8,748円
付属品   取扱説明書
※製品仕様は予告なく変更になる場合がございます。
※ご注文金額が合計で20,000円(税込21,600円)未満の場合は別途送料1,000円(税込1,080円)かかります。

型名 IVM07-005 IVM07-01 IVM07-02  IVM07-03
ケーブル長さ 50cm  1m  2m  3m
対応解像度  VGA(800x600)〜WUXGA(1920x1200)
対応機器 ■PC:DOS/V AT互換機
■ディスプレー:CRT、液晶ディスプレー、プラズマディスプレー、プロジェクター
コネクタ(ポート)   HD-sub15pinオス-オス
コネクタ(サイズ)  上記「コネクタサイズと結線図」参照
ケーブル外形  5mmφ
電源  不要
使用環境  0〜50℃ 0〜85%(結露なきこと)
 標準価格(税抜)
 標準価格(税込)
 1,300円
 1,404円
 1,500円
 1,620円
 2,200円
 2,376円
 2,900円
 3,132円
販売価格(税込)
 1,264円)
 1,458円
 2,138円
 2,819円

付属品   取扱説明書
※製品仕様は予告なく変更になる場合がございます。
※ご注文金額が合計で20,000円(税込21,600円)未満の場合は別途送料1,000円(税込1,080円)かかります。

型名 IVM07-05 IVM07-10 IVM07-15
ケーブル長さ  5m  10m  15m
対応解像度  VGA(800x600)〜WUXGA(1920x1200)
対応機器 ■PC:DOS/V AT互換機
■ディスプレー:CRT、液晶ディスプレー、プラズマディスプレー、プロジェクター
コネクタ(ポート)   HD-sub15pinオス-オス
コネクタ(サイズ)  上記「コネクタサイズと結線図」参照
ケーブル外形  5mmφ
電源  不要
使用環境  0〜50℃ 0〜85%(結露なきこと)
 標準価格(税抜)
 標準価格(税込)
 3,400円
 3,672円
 7,000円
 7,560円
 11,000円
 11,880円
販売価格(税込)
 3,305円
 6,804円
 10,692円
付属品   取扱説明書
※製品仕様は予告なく変更になる場合がございます。
※ご注文金額が合計で20,000円(税込21,600円)未満の場合は別途送料1,000円(税込1,080円)かかります。







LANケーブルのKVM延長ユニット
UK330-TR↓↓
UK330-TR
USBorPS2/KB延長ユニット
SK322-RA↓↓
SK322-RA
モニタ延長をお考えの方へ ↓
モニタ延長はここにご注意!
