■ UAV11-04 １：４で2m〜200mまでの延長に対応したディスプレー分配器
UAV11-04
 |
後継機種はIRA07-04です。
● ディスプレー分配：4台
● １番ポートはDDC2Ｂ対応（DDCとは※１）
● 最大対応解像度 QXGA（２０４８×１５３６）
● 対応延長距離 ２m〜２００ｍ（のび太くん専用ケーブル使用時）
● CRT、液晶、プラズマ、プロジェクター対応
● PC接続用AVケーブル付属 |
標準価格 19,740円（税込）
販売価格 18,753円（税込） | |
|
■ モニタと音声を同時に分配
UAV11-04はモニタ分配器です。
1台のPCから4台のモニタへ同じ画像を同時に分配します。 |
 |
また、ステレオminiジャック付で映像と同時に音声も分配できます。
※ステレオケーブルは付属していません。
「Monitor-1」出力ポートはDDC2B対応で、PCはこのポートに接続したモニタ情報（EDID）を読みとって、モニタ映像を各ポートに出力します。
従って、「Monitor-1」に接続したモニタと、それ以外に接続したモニタの最適解像度が違った場合、画面の上下または左右が切れたり、大きく表示されたり、最悪の場合表示しないことがあります。
モニタを接続するときはこの事にご注意下さい。 |
（DDCとは※１）：
DDCとはDisplay Data Channelの略で、ディスプレー（モニタ）からパソコンに機種情報を伝えるための規格です。
ディスプレー（モニタ）のPlug＆Playを実現するために開発されました。 |
■ 最長２００ｍまでの延長が可能
UAV11-04はのび太くん専用ケーブルを使うと2m〜最大200mまでの延長が可能です。  延長ケーブルの種類は以下の通りです。
2m/5m/10m＝IRV07-02/IRV07-05/IRV07-10
20m/40m＝IRB16-20/IRB16-40
それ以上＝IRB18-40/IRB18-60/IRB18-80/IRB18-100/IRB18-140/IRB18-200
こちらを使って分配、延長してください。
■ 対応解像度はQXGA(2048x1536) 帯域幅450MHz
UAV11-04は周波数帯域（バンド幅、帯域幅）450MHzの高精細な分配器です。  周波数帯域とは周波数の最低と最高周波数の幅で、この周波数帯域が高ければ（数字が大きければ）高いほど高精細な表示が可能になります。
450MHzは弊社分配器では最も高い周波数帯域です。
対応解像度も幅広くなっています。
VGA（800×600）〜2048×1536（QXGA）までの全モニタに対応します。
※ワイドモニタ（アスペクト比4:3、15:9、16:9、16:10）にも対応しています。
※延長画面は延長ケーブルに依存します。各延長ケーブルの対応解像度を確認して下さい。
■ 3段のカスケード接続が可能
UAV11-04はカスケード接続（多段接続）が可能です。
カスケードは3段まで。それ以上は画質の低下を招きます。
延長する場合は、PCからの距離を含めて200m以下（のび太くん専用延長ケーブル使用時）になるようにして下さい。

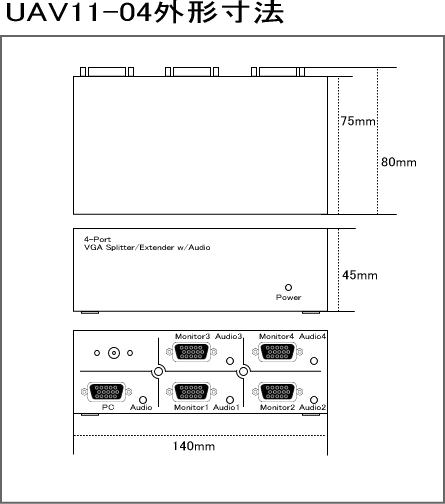

■ 外径寸法図
UAV11-04の外形寸法図です。
幅140mm（14cm）×奥行き75mm（7.5cm、コネクタ突起部分を入れると8cm）×高さ45mm（4.5cm）。
かなりコンパクトなモニタ分配器になっています。
重量は400g（ACアダプタ除く）とこちらも軽量ですが、METAL筐体ですので、モニタコネクタを取り付けても、傾くことはありません。
|
■ 製品仕様
| 製品型名 | UAV11-04 |
| 接続台数 | 4台分配延長 | | 接続機器 | ■AT互換機,DOS/V機、アナログRGBモニタ×最大4台 | コネクタ
（ポート） | ■入力：miniD-sub15P3列メス×1
■出力：miniD-sub15P3列メス×4（No.1ポートはDDC2B対応）
ステレオminiジャック：入力×1、出力×4 | | ＬＥＤ | PowerLED |
| サイズ・重量 |
W140mm×D75mm（コネクタ突起部分を入れると80mm）×H45mm
400g（付属品除く） |
| 対応解像度 |
800x600(VGA)〜2048x1536(QXGA) |
| 電源 | 入力：100〜240V、出力：DC5V 2A（電安法適合：PSEマーク付き）130×75×42mm |
| 使用環境 | 0〜50℃ 0〜85％（結露なきこと） | | 付属品 | VGAケーブル（PC接続用）×1
専用ACアダプタ×1
取扱説明書×1 |
| 備考 |
音声ケーブルはご用意しておりません。
モニタを分配する場合、PC側（ローカル）モニタ用No.1ポートに接続したモニタ情報の通りの最適解像度で他の2〜4ポートに信号出力致します。
従って、No.1ポートのモニタ解像度とNo.2〜4のモニタ解像度が違うと、画面に影響（全体的に大きくなったり、画面が切れたり、左右上下に片寄ったり）しますのでご注意下さい。 |
|
