モニタ・マウス・キーボード(KVM)の一括延長・切替ユニット

LR322−00
新製品 LR322-00

大好評!LR322−00のページへようこそ!

UK220-TRをご利用ください!




遠隔地のユニットを手元でON、OFFできる!KVM延長ユニットUK220-TR

LR322−00の2つの機能

LR322-00

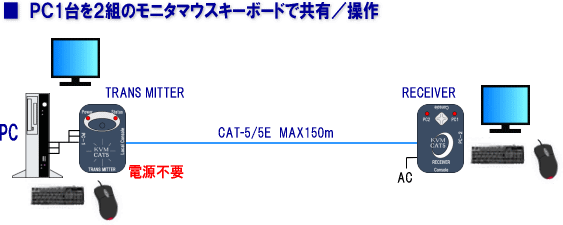

はモニタ・マウス・キーボードをLANケーブル1本で延長し、延長元/延長先の2ヶ所から1台のパソコンを共有して使用できます。

またパソコンを1台追加し、1組のモニタ、マウス、キーボードで2台のパソコンを切り替えて使用する事が可能になりました。

機能1:モニタ/マウス/キーボードの延長・共有(LR321-00共通)※注1




機能2:2台のパソコンを1組のモニタ・マウス・キーボードで切替、共有、操作



※PCの切替方法は下欄で詳しく説明します。

モニタ・マウス・キーボードの一括延長と、KVM切替機の2つの機能を持ったLR322-00で皆様のお役に立てることを願っております。

※注1 LR321-00と同様に、PC起動と同時に延長先モニタにPCの画像を表示させるためには、LR322-00の「RECEIVER」はPCより若干遅く電源を投入する必要があります。


記事:PCを2台切り替えて使用する必要があるの?



USBポートを持つPCの延長

LR322−00はPS/2ポートを持つKVM延長ユニットです。

では、PCのサポートするマウス・キーボードがUSB仕様で、USBポートしか持っていないPCだった場合はどうでしょうか。
LR322−00は使用するPCがUSBマウス・キーボードのみの対応であっても、KVMを延長することが可能です。






USBしか持たないPCには、右写真の変換ケーブルを使用します。

市販品にも似たような変換ケーブルおよび変換コネクタがありますが、品質にバラツキがあるため、LR322−00専用の変換ケーブルをお使い下さい。

長さは約30pでPS/2ポートはメスになっています。

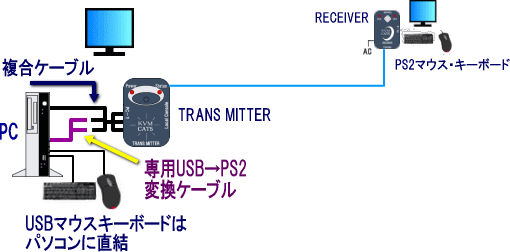

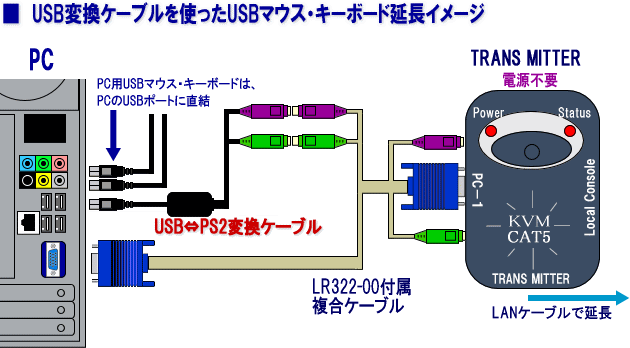

下図は、USB−PS/2変換ケーブルを使ったパソコンとの接続イメージです。

PCのUSBポートに変換ケーブルのUSBコネクタを接続し、LR322−00の付属の複合ケーブルのPS/2(オス)と変換ケーブルのPS/2(メス)コネクタをそれぞれ接続します。

PCのモニタポートには、複合ケーブルのモニタコネクタを直接接続します。
PCで使用するUSBマウス・キーボードは、PCのUSBポートに直結して使用します。
複合ケーブルをTRANS MITTERに接続し、LANケーブルで任意の長さに延長します。




TRANS MITTERはPCのUSBポートから電源供給されるので、電源は不要です。

延長先のマウス・キーボードはPS/2になります。
(延長先でUSBに変換すると、動作が不安定になります。)

※USB⇔PS2変換の場合は、この専用変換ケーブルをご利用下さい。
  ほかの変換ケーブルを使用すると、動作が不安定になります


【対応モニタ解像度はSXGA〜最大UXGAまで】

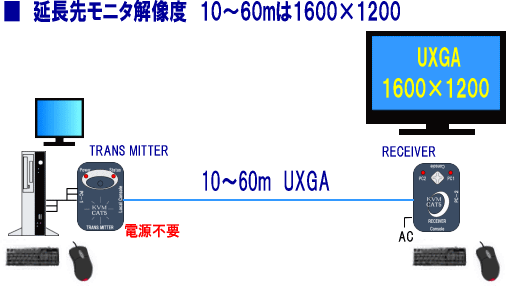

■延長10〜 60mまで   UXGA(1600×1200ドット)




■延長70〜150mまで  SXGA(1280×1024ドット)



延長メーター数によって、対応解像度が違います。ご確認下さい。


【画像調整】

アナログRGBは、パソコンによって出力に微妙な差があります。延長すればするほどその差が大きくなり、表示状態にも影響してきます。また、表示は延長先のモニタによっても左右されます。

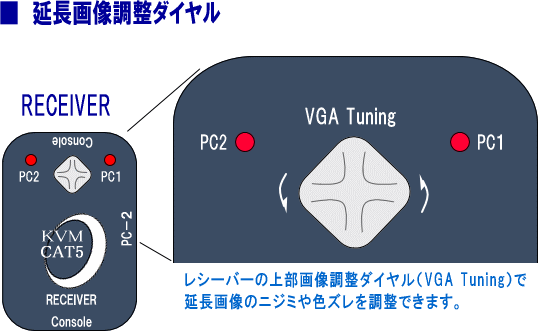

LR322-00は、延長先のモニタ表示状態の微妙な画像調整が可能です。延長先モニタの表示状態が思わしくない場合には、画像調整ダイヤルで調整できます。



表示状態は配線環境によっても左右されます。
モーター/電源など、ノイズ発生源からは離して配線して下さい。画像調整ダイヤルは、ノイズなど外的要因から来る表示状態を正常に表示させるものではありません。
ノイズの影響を受けそうな環境の場合は、モニタ延長ケーブルをご利用下さい。
最大延長した場合、延長先の画像の色調が、元の表示色調と微妙に異なる場合がありますが、異常ではありません。

【DIPスイッチ】

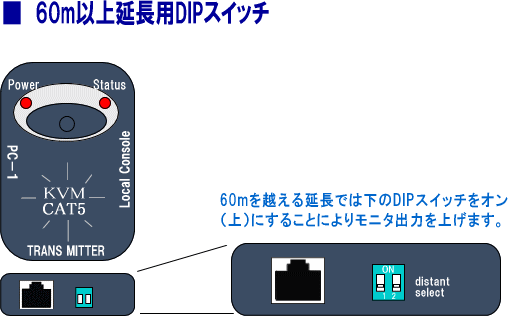

LR322-00の「TRANS MITTER」にはDIPスイッチが付いています。延長距離によって変更します。出荷時は両方ともOFFになっていますが、およそ60mを目安にONにします。
※60mは目安です。DIPスイッチを変更することにより、画像が綺麗になるほうを選んで下さい。




【簡単接続】

LR322-00
は「TRANSMITTER」と「RECEIVER」の2つのBOXで構成されています。電源はRECEIVERに1個所必要なだけ。パソコンからTRANS MITTERへは、付属の複合ケーブルで直結。

簡単に接続できます。LANケーブルはCAT-5/5Eのケーブルを使って、150m以内であれば任意のメーター数で延長できます。(※LANケーブルは8極8芯全線結線)


敷設する前に、ご利用になるLANケーブル、延長するモニタ(マウス・キーボード)を使って必ず接続テストを実施して下さい
電源は延長元PC、モニタ、RECEIVER(ACアダプタ)の順で入れて下さい。
延長元PCよりもRECEIVERの電源が先に入りますと、RECEIVERはPC1(RECEIVERに接続されているPC)に有効となります。延長元PCの画像表示・操作を行う場合は、RECEIVERのキーボードで切り替えてください。

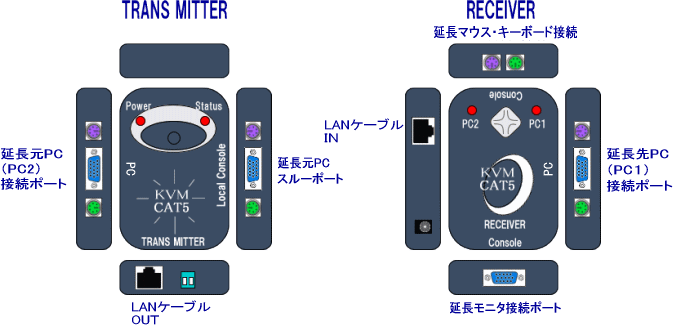

●TRANSMITTER(延長元) ●RECEIVER(延長先)




※注意※
延長用LANケーブルは付属しておりません。
また、別売品としてもお取り扱いしておりません。
お客様でご用意下さい。
CAT−5/5Eのストレートケーブル対応です。
(※LANケーブルは8極8芯全線結線)
ご用意いただくLANケーブルの結線図

【マウス・キーボードの入力優先順位】

LR322-00
の延長元「TRANSMITTER」と

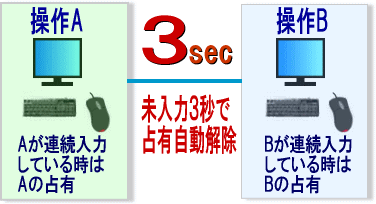

延長先「RECEIVER」のマウス・キーボードは、先に入力した方が優先となります。

一方がマウス・キーボードの使用を止めて約3秒間未入力の状態が続くと、専有状態が解除されます。


モニタのみの延長も可能です。

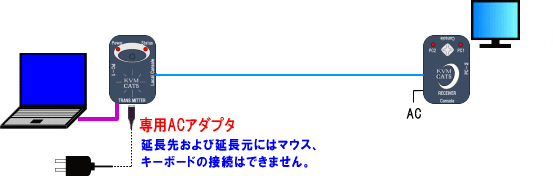

オプションのACアダプタをLR322-00のTRANS MITTERに接続すれば、延長先のモニタ表示が可能です。


◆オプションのACアダプタ概要はこちら

このACアダプタは、LR322-00のTRANS MITTERに電源を供給する、専用のACアダプタです。
ノートパソコンや自作パソコンなど、PS/2ポートからの電源供給が不十分なパソコンで、モニタのみを延長する場合に使用します。

このACアダプタを使用した場合、TRANS MITTERにはキーボード、マウスの接続はできません。

また、このACアダプタのジャックはPS/2と同じ形状をしています。
間違ってパソコンやその他の機器のPS/2ポートに接続しないよう、十分にご注意下さい。

モニタのみの延長にはこちらがお薦めです。QAVシリーズはこちらです。
【パソコンの切替方法】

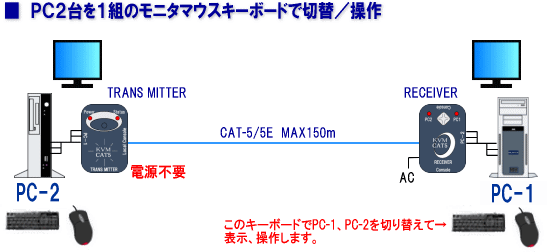

PCを延長元、延長先にそれぞれ1台ずつ、合計2台接続したときの切替方法です。
常時使用するPCと遠隔操作の必要性があるPCを切り替えて使用するというイメージの接続です。
この場合、常時使用するPCはRECEIVERに、遠隔操作するPCはTRANS MITTERに接続します。

詳しくは、「PCを2台切り替えて使用する必要があるの?」をご覧下さい。

接続図



パソコンの切替はキーボードで

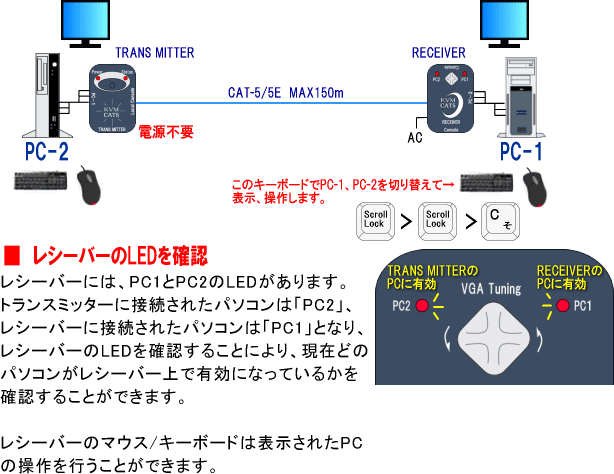

RECEIVERのキーボードの「Scroll Lock+Scroll Lock+”C”」を押すと、RECEIVERのモニタにはPC1またはPC2の画像が表示されます。
どちらのPCが表示されているかは、RECEIVERのLEDで確認できます。

TRANS MITTER接続のモニタは常にPC2の画像を表示し、TRANS MITTER接続のマウス/キーボードに関しても、PC2のみの操作が可能です。


製品構成

製品型名および製品名 内容 価格(税込)
LR322−00
完売いたしました。ありがとうございました。
LR322専用USB−PS2
変換ケーブル

(PCがUSBの場合使用)
完売いたしました。ありがとうございました。
LR322専用ACアダプタ
(モニタのみの延長に使用)
完売いたしました。ありがとうございました。
LR322複合ケーブル
(RECEIVERに接続するPCに使用)
※LR322−00に予め1本付属
完売いたしました。ありがとうございました。



【仕様】
TRANS MITTER RECEIVER
本体仕様 接続機器/台数 PC×1
モニタ、マウス、キーボード×各1
PCx1
モニタ、マウス、キーボード×各1
コネクタ HDsub15ピン×2
PS/2×4
RJ45×1
HDsub15ピン×2
PS/2×4
RJ45×1
外形寸法(重量) 87×113×36mm(140g) 81×118×41mm(130g)
電源 不要(PCのPS/2ポートから供給) ACアダプタ(DC9V 500mA)
共通仕様 対応機器 PC:DOS/V機 マウス・キーボード:標準PS/2準拠 (*1)
付属品 ACアダプタx1、モニタ・マウス・キーボード複合ケーブルx1、取扱説明書
動作環境 温度:0℃〜40℃ 湿度:0〜90%(結露なきこと)
対応解像度 ■10〜60m:UXGA(1600×1200) ■70〜150m:SXGA(1280×1024)
オプション TRANSMITTER電源供給用 ACアダプタ (*2)
完売いたしました。ありがとうございました。
※延長ケーブル 延長LANケーブルは含まれません。お客様でご用意願います。
CAT−5/5E以上のLAN(ストレート)ケーブルをお使い下さい。
(※LANケーブルは8極8芯全線結線)
*1 USBポートを持つPCはオプションの専用USB−PS2変換ケーブルをご利用下さい。
*2 このACアダプタは、PS/2からの電源供給が不十分なノートPCやオリジナルPCなどでモニタのみの延長で使用します。
※TRANS MITTERのローカルマウス・キーボード、RECEIVERの出力マウス・キーボードはPS/2マウス・キーボードをご利用下さい。USBに変換して使用すると動作に不具合が起こる可能性があります。

LR322-00 取扱説明書
